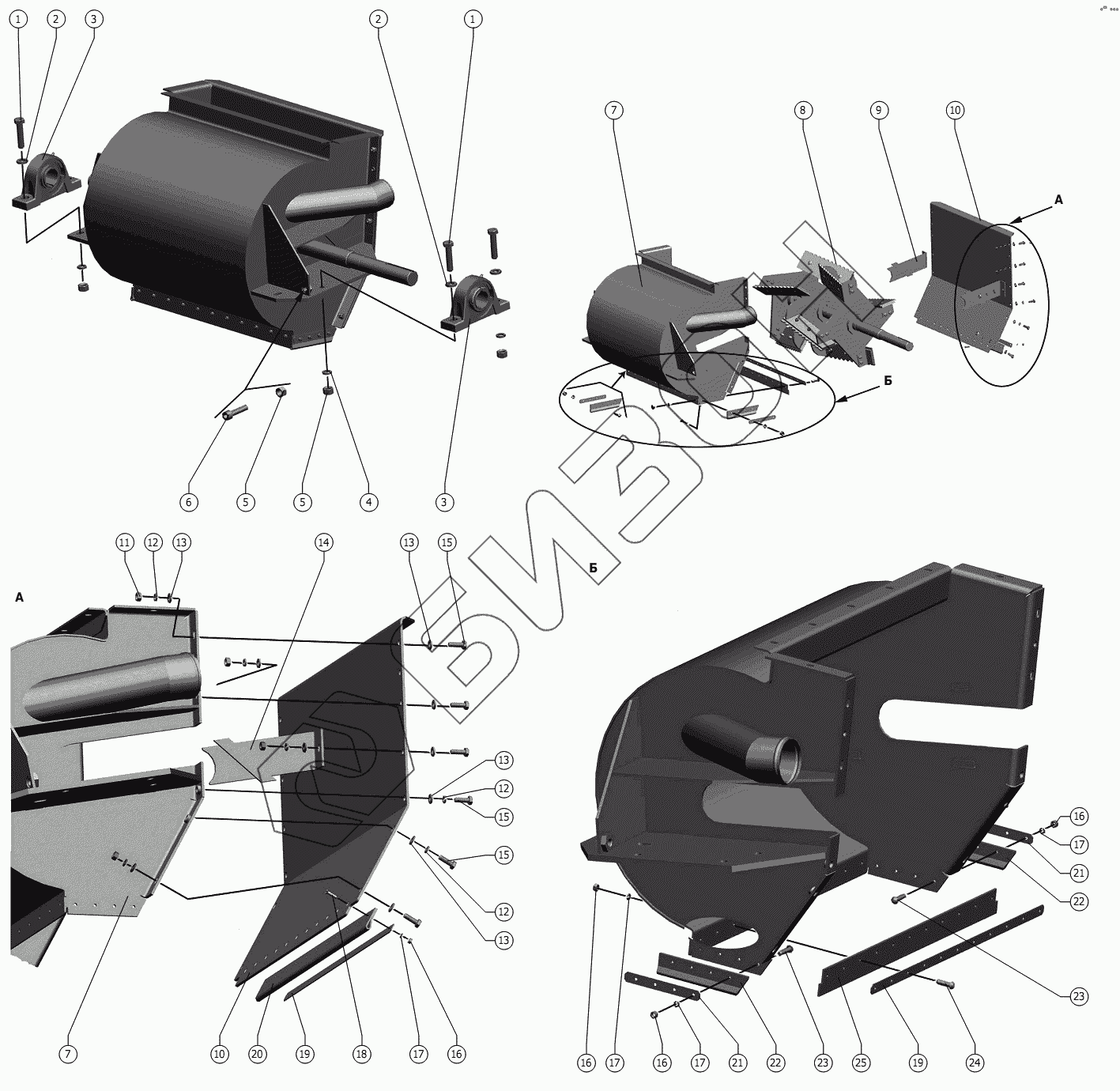

Графический каталог запасных частей к технике: РСМ-1401. Ускоритель
1
1
2
2
3
3
4
5
5
6
7
7
8
9
10
10
11
12
12
12
13
13
13
13
14
15
15
15
16
16
16
16
17
17
17
17
18
19
19
20
21
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6gx70.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | С.16х5.01.05 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | LKS 212 2F+H2312 | Опора |
Загрузка ...
|
|
| 4 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | M16-6gx60.88.35 ГОСТ 11738-84 | Винт |
Загрузка ...
|
|
| 7 | 1401.01.11.010 | Корпус |
Загрузка ...
|
|
| 8 | 1401.01.11.020 | Ротор |
Загрузка ...
|
|
| 9 | 1401.01.11.040-01 | Заглушка |
Загрузка ...
|
|
| 10 | 1401.01.11.402 | Крышка |
Загрузка ...
|
|
| 11 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | 1401.01.11.040 | Заглушка |
Загрузка ...
|
|
| 15 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | В.М6-6gх25.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 19 | 1401.01.11.503 | Планка |
Загрузка ...
|
|
| 20 | 1401.01.11.001 | Уплотнитель |
Загрузка ...
|
|
| 21 | 1401.01.11.504 | Планка |
Загрузка ...
|
|
| 22 | 1401.01.11.002 | Уплотнитель |
Загрузка ...
|
|
| 23 | В.М6-6gх25.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 24 | В.М6-6gх20.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 25 | 1401.01.11.004 | Уплотнитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
