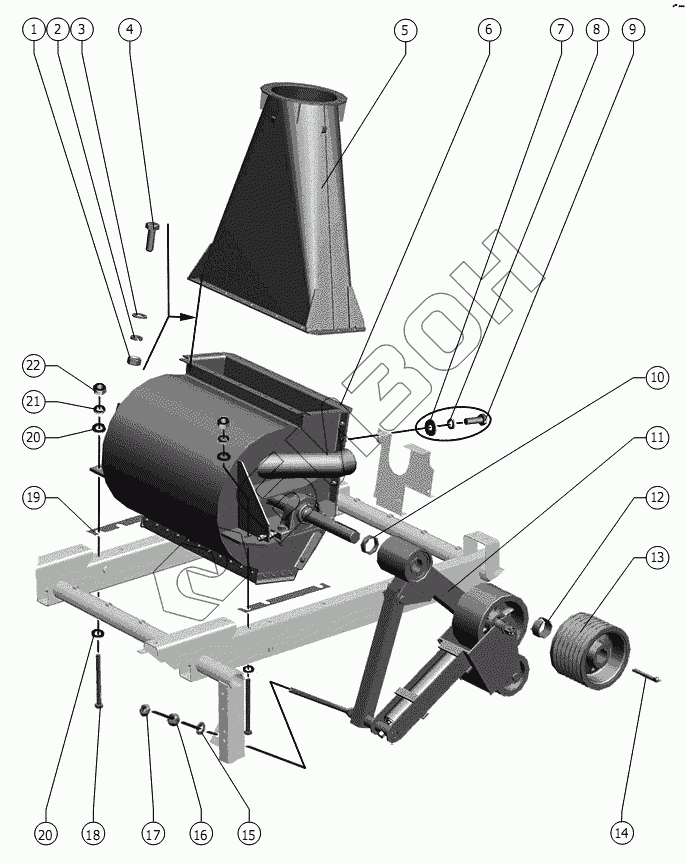

Графический каталог запасных частей к технике: РСМ-1401. Конфузор, ускоритель и натяжитель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | 1401.01.03.000 | Конфузор |
Загрузка ...
|
|
| 6 | 1401.01.11.000 | Ускоритель |
Загрузка ...
|
|
| 7 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 8 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | 1401.01.11.805 | Втулка |
Загрузка ...
|
|
| 11 | 1401.01.00.070 | Натяжитель |
Загрузка ...
|
|
| 12 | 1401.01.11.804 | Втулка |
Загрузка ...
|
|
| 13 | 1401.01.11.101 | Шкив |
Загрузка ...
|
|
| 14 | 14x9x90 ГОСТ 24068-80 | Шпонка |
Загрузка ...
|
|
| 15 | 3518060-16606 | Шайба сферическая |
Загрузка ...
|
|
| 16 | М20-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | М20-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 18 | М16-6gx170.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | 1401.01.00.457 | Прокладка |
Загрузка ...
|
|
| 20 | С.16х5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 22 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
