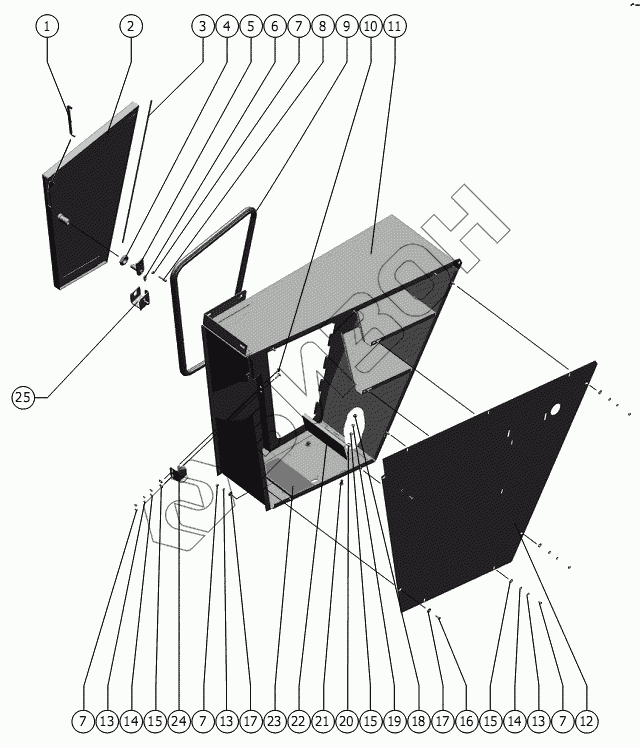

Графический каталог запасных частей к технике: РСМ-1401. Ящик инструментальный
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
13
13
14
14
15
15
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.56.22.001 | Уплотнитель |
Загрузка ...
|
|
| 2 | 1401.57.32.130 | Дверь |
Загрузка ...
|
|
| 3 | 1401.57.32.601 | Ось |
Загрузка ...
|
|
| 4 | М24х2-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 5 | 1401.57.32.140 | Кулачок |
Загрузка ...
|
|
| 6 | РСМ-10.04.18.604 | Пружина |
Загрузка ...
|
|
| 7 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 8 | М6-6gx30.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | 1401.57.32.003 | Уплотнитель |
Загрузка ...
|
|
| 10 | М6х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 11 | 1401.57.32.600 | Ящик |
Загрузка ...
|
|
| 12 | 1401.57.32.446 | Стенка |
Загрузка ...
|
|
| 13 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 16 | М6-6gx16.48 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 18 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | М8х16.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 22 | 1401.57.32.475 | Прижим |
Загрузка ...
|
|
| 23 | 1401.57.32.002 | Прокладка |
Загрузка ...
|
|
| 24 | 1401.57.32.473 | Кронштейн |
Загрузка ...
|
|
| 25 | 1401.57.32.540 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
