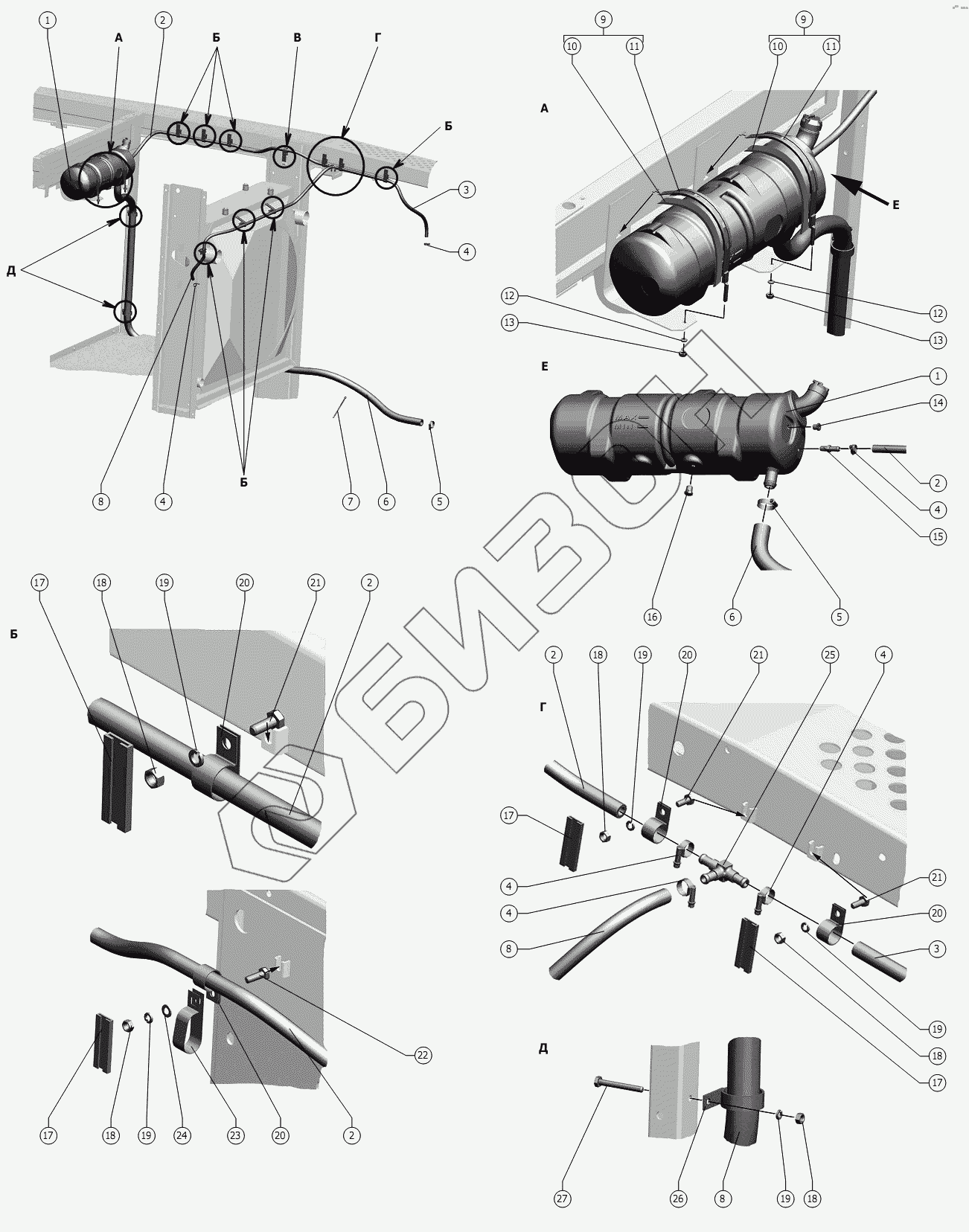

Графический каталог запасных частей к технике: РСМ-1401. Установка бачка расширительного
1
1
2
2
2
2
2
3
3
4
4
4
4
4
4
5
5
6
6
7
8
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
17
17
17
18
18
18
18
18
19
19
19
19
19
20
20
20
20
21
21
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ТА.066.016.100.000 | Бачок расширительный |
Загрузка ...
|
|
| 2 | 1401.05.00.016 | Шланг |
Загрузка ...
|
|
| 3 | 1401.05.00.015 | Шланг |
Загрузка ...
|
|
| 4 | TORRO S16-27/9-C7W1 | Хомут |
Загрузка ...
|
|
| 5 | TORRO S35-50/12-C7W1 | Хомут |
Загрузка ...
|
|
| 6 | 1401.05.00.012 | Шланг |
Загрузка ...
|
|
| 7 | РСМ-10.10.30.005-01 | Хомут |
Загрузка ...
|
|
| 8 | 1401.05.00.017 | Шланг |
Загрузка ...
|
|
| 9 | 101.05.07.930 | Хомут |
Загрузка ...
|
|
| 10 | 54-00670-25 | Прокладка изоляционная |
Загрузка ...
|
|
| 11 | 101.05.07.950 | Хомут |
Загрузка ...
|
|
| 12 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 14 | VSTI1/4EDCF | Заглушка |
Загрузка ...
|
|
| 15 | 142.05.00.618 | Штуцер |
Загрузка ...
|
|
| 16 | МВ1500-00.01.611 | Пробка |
Загрузка ...
|
|
| 17 | 54-00670-13 | Прокладка изоляционная |
Загрузка ...
|
|
| 18 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | 54-51452-13 | Скоба |
Загрузка ...
|
|
| 21 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 23 | РСМ-10.05.11.503 | Хомут |
Загрузка ...
|
|
| 24 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | 1401.05.00.303 | Тройник |
Загрузка ...
|
|
| 26 | 101.05.00.020 | Хомут |
Загрузка ...
|
|
| 27 | М8-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
