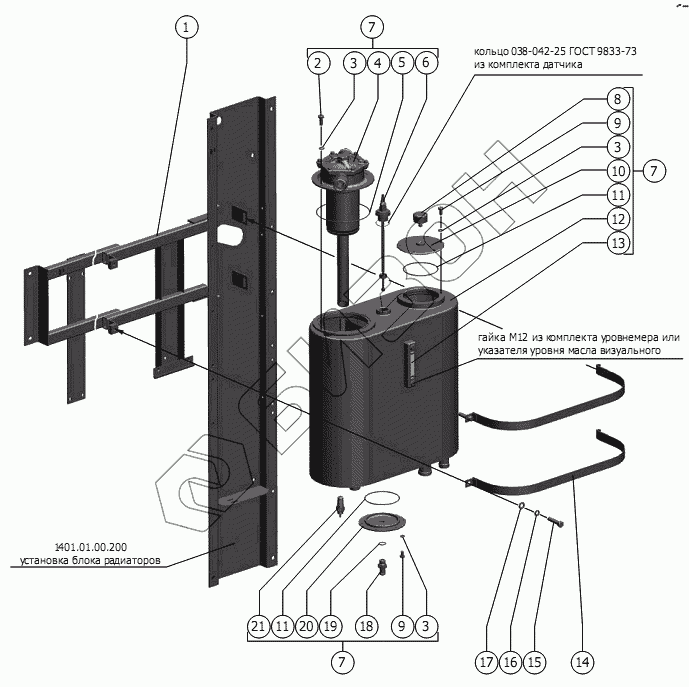

Графический каталог запасных частей к технике: РСМ-1401. Установка гидробака
М12
038-042-25
1401.01.00.200
1
2
3
3
3
4
5
6
7
7
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М12 | М12 | Гайка |
Загрузка ...
|
|
| 038-042-25 | 038-042-25 | Кольцо |
Загрузка ...
|
|
| 1401.01.00.200 | 1401.01.00.200 | Натяжитель |
Загрузка ...
|
|
| 1 | 1401.01.17.150 | Опора |
Загрузка ...
|
|
| 2 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 3 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | 101.09.80.130 | Фильтр |
Загрузка ...
|
|
| 5 | 175-180-36-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 6 | ДМУГ-210 ЦНСК.423133.001 ТУ | Датчик |
Загрузка ...
|
|
| 7 | 101.09.80.110 | Гидробак |
Загрузка ...
|
|
| 8 | SMBT-47-S-10-O-B04-O | Сапун |
Загрузка ...
|
|
| 9 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | РСМ-10Б.09.59.001-01 | Фланец |
Загрузка ...
|
|
| 11 | 112-118-36-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 12 | 101.09.80.120 | Корпус бака |
Загрузка ...
|
|
| 13 | LS 127 1-T-M12 | Указатель уровня масла визуальный |
Загрузка ...
|
|
| 14 | РСМ-10Б.09.29.060 | Хомут |
Загрузка ...
|
|
| 15 | М10-6gx45-45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | 101.09.01.613 | Штуцер |
Загрузка ...
|
|
| 19 | РСМ-10.09.01.007А | Прокладка |
Загрузка ...
|
|
| 20 | РСМ-10Б.09.59.001 | Фланец |
Загрузка ...
|
|
| 21 | ТМ111-12 | Датчик-сигнализатор температуры |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
