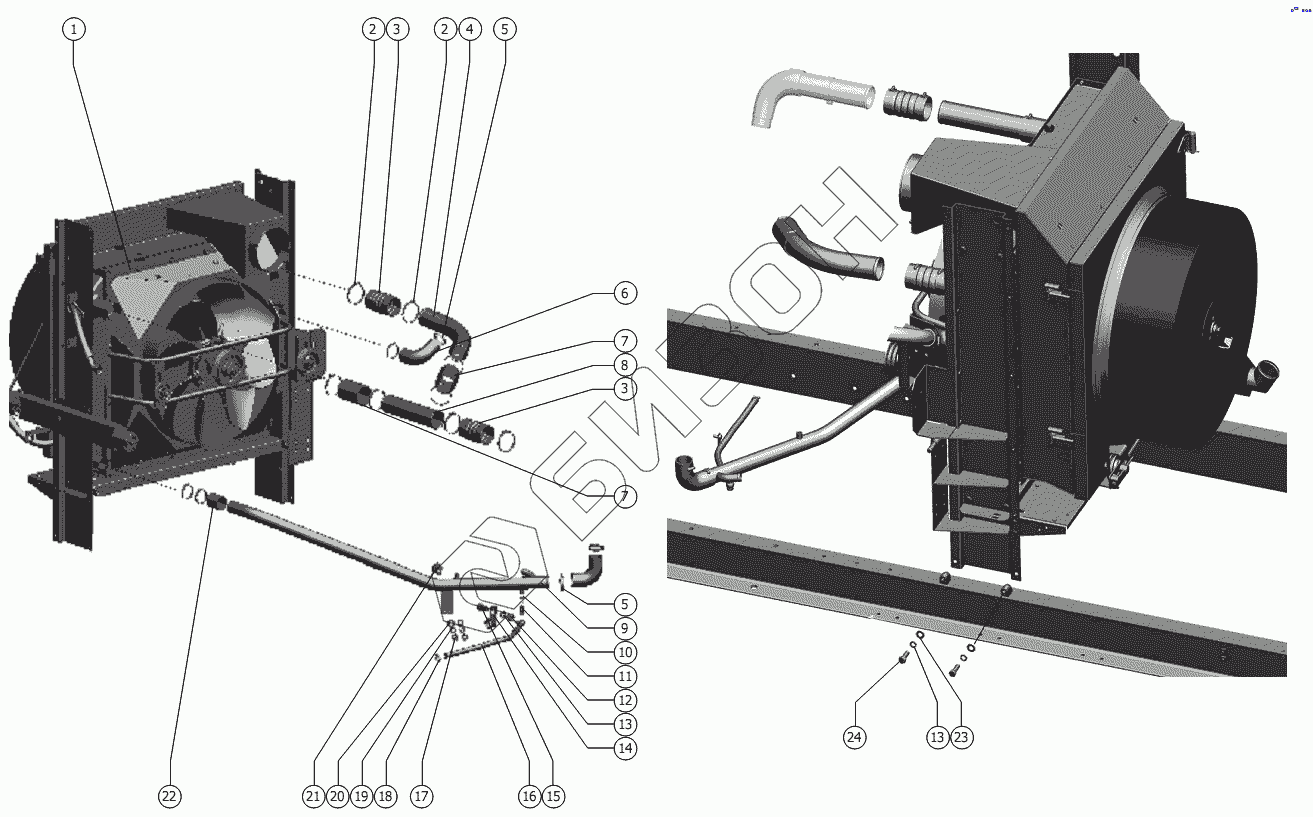

Графический каталог запасных частей к технике: РСМ-1401. Установка блока радиаторов
1
2
2
3
3
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.05.00.210 | Блок радиаторов |
Загрузка ...
|
|
| 2 | TORRO S90-110/12-C7W1 | Хомут |
Загрузка ...
|
|
| 3 | 270-003-169 | Патрубок |
Загрузка ...
|
|
| 4 | 1401.05.00.831 | Труба |
Загрузка ...
|
|
| 5 | TORRO S60-80/12-C7W1 | Хомут |
Загрузка ...
|
|
| 6 | 270-003-065 | Патрубок |
Загрузка ...
|
|
| 7 | 270-003-112 | Патрубок |
Загрузка ...
|
|
| 8 | 1401.05.00.827 | Труба |
Загрузка ...
|
|
| 9 | 1401.05.00.720 | Трубопровод |
Загрузка ...
|
|
| 10 | 1401.53.00.004 | Прокладка |
Загрузка ...
|
|
| 11 | РСМ-10Б.05.06.601 | Болт |
Загрузка ...
|
|
| 12 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 13 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | РСМ-10Б.04.33.501 | Скоба (для АМЗ) |
Загрузка ...
|
|
| 15 | М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | 1401.05.00.020 | Шланг сливной |
Загрузка ...
|
|
| 17 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | TORRO S20-32/9-C7W1 | Хомут |
Загрузка ...
|
|
| 19 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | 142.05.00.013 | Патрубок |
Загрузка ...
|
|
| 23 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 24 | М12-6gx35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
