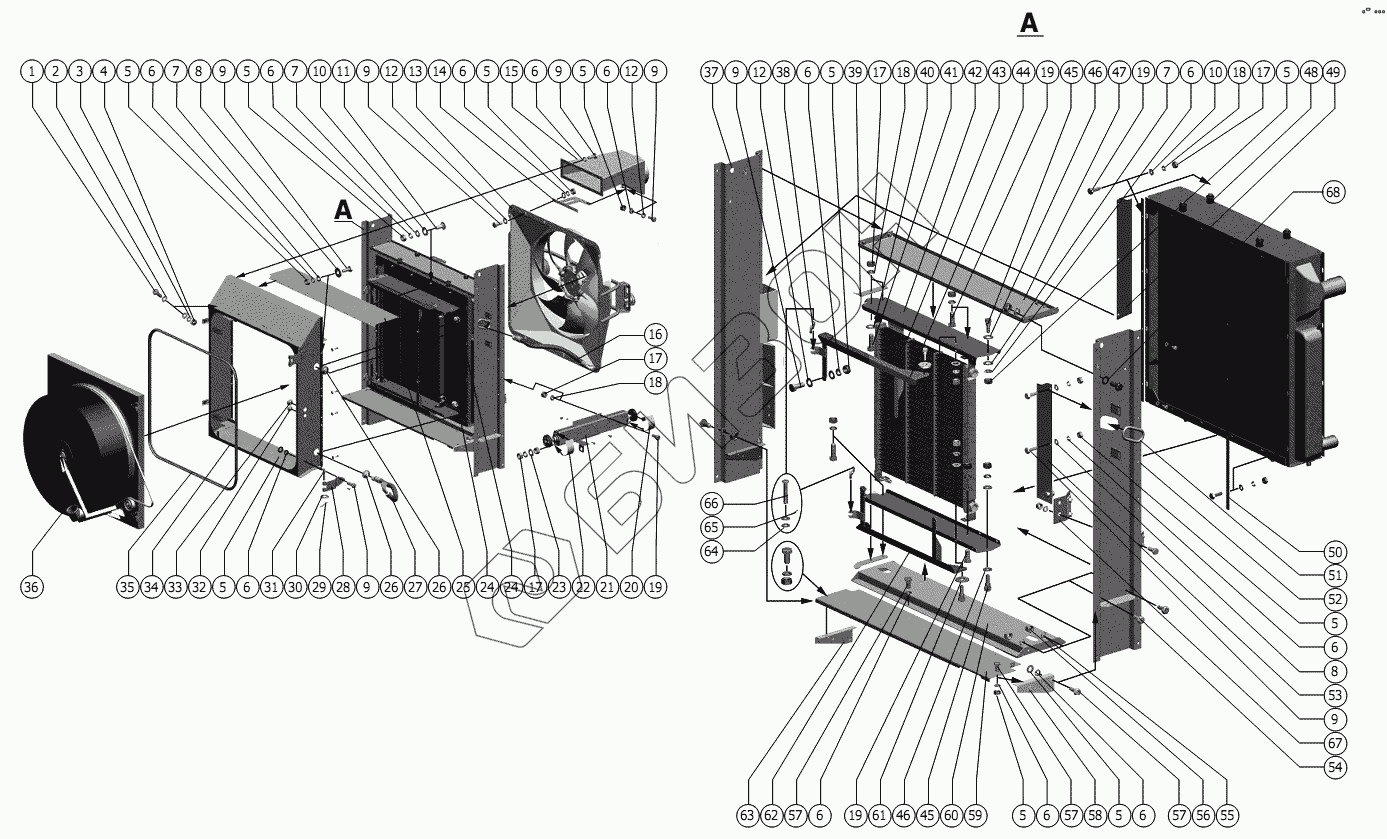

Графический каталог запасных частей к технике: РСМ-1401. Блок радиаторов
1
2
3
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
8
8
9
9
9
9
9
9
9
10
10
11
12
12
12
13
14
15
16
17
17
17
17
18
18
18
19
19
19
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
57
57
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 5 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 6 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 9 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 12 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 13 | 1401.05.00.470 | Диффузор |
Загрузка ...
|
|
| 14 | 1401.05.00.050 | Кронштейн |
Загрузка ...
|
|
| 15 | 1401.05.00.060 | Воздуховод |
Загрузка ...
|
|
| 16 | 1SN 25/780 DKO(г) 36х2 28 DKO(г) 36х2 28(45) | Рукав армированный |
Загрузка ...
|
|
| 17 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | 1401.05.00.427-01 | Кожух |
Загрузка ...
|
|
| 21 | 1401.05.18.200 | Привод воздухозаборника |
Загрузка ...
|
|
| 22 | 1401.05.00.427 | Кожух |
Загрузка ...
|
|
| 23 | С.10х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 24 | GE28LMEDOMDCE | Штуцер ввертной |
Загрузка ...
|
|
| 25 | 1401.05.01.467 | Щиток |
Загрузка ...
|
|
| 26 | 181.05.00.034 | Втулка |
Загрузка ...
|
|
| 27 | 1SN 25/700 DKO(г) 36х2 28 DKO(г)36х2 28(45) | Рукав армированный |
Загрузка ...
|
|
| 28 | 1401.05.01.441 | Петля |
Загрузка ...
|
|
| 29 | 4x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 30 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 31 | 6-16 b12x90.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 32 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 33 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 34 | 1401.05.00.240 | Корпус |
Загрузка ...
|
|
| 35 | 181.05.18.009 | Уплотнитель |
Загрузка ...
|
|
| 36 | 1401.05.18.000 | Воздухозаборник |
Загрузка ...
|
|
| 37 | 1401.05.00.220 | Стойка |
Загрузка ...
|
|
| 38 | 54-00430 | Защелка |
Загрузка ...
|
|
| 39 | 181.05.00.458 | Ловитель |
Загрузка ...
|
|
| 40 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 41 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 42 | 181.05.00.445 | Рамка |
Загрузка ...
|
|
| 43 | ТТПМ 1500.1013.100-03 ТУ-23.461771.0.60-91 | Радиатор масляный |
Загрузка ...
|
|
| 44 | 1401.05.00.280-01 | Рамка конденсатора |
Загрузка ...
|
|
| 45 | 101.05.00.603 | Болт |
Загрузка ...
|
|
| 46 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 47 | 1401.05.00.458 | Поперечина |
Загрузка ...
|
|
| 48 | БР1401-7511.1301.000 | Блок радиаторов |
Загрузка ...
|
|
| 49 | 1401.05.02.423 | Щиток |
Загрузка ...
|
|
| 50 | 181.05.00.555 | Полоса |
Загрузка ...
|
|
| 51 | 65-00106 | Окантовка |
Загрузка ...
|
|
| 52 | 1401.05.00.170 | Стойка |
Загрузка ...
|
|
| 53 | 1401.05.02.424 | Щиток |
Загрузка ...
|
|
| 54 | М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 55 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 56 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 57 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 58 | 1401.05.02.406-01 | Кронштейн |
Загрузка ...
|
|
| 59 | 1401.05.02.100 | Накладка |
Загрузка ...
|
|
| 60 | 1401.05.00.190 | Опора радиатора |
Загрузка ...
|
|
| 61 | C 12х5.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 62 | 1401.05.00.280 | Рамка конденсатора |
Загрузка ...
|
|
| 63 | 1401.05.02.406 | Кронштейн |
Загрузка ...
|
|
| 64 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 65 | 1,6x14.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 66 | 6-6 b12x32М.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 67 | 1401.09.21.420 | Кронштейн |
Загрузка ...
|
|
| 68 | С.12х1.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
