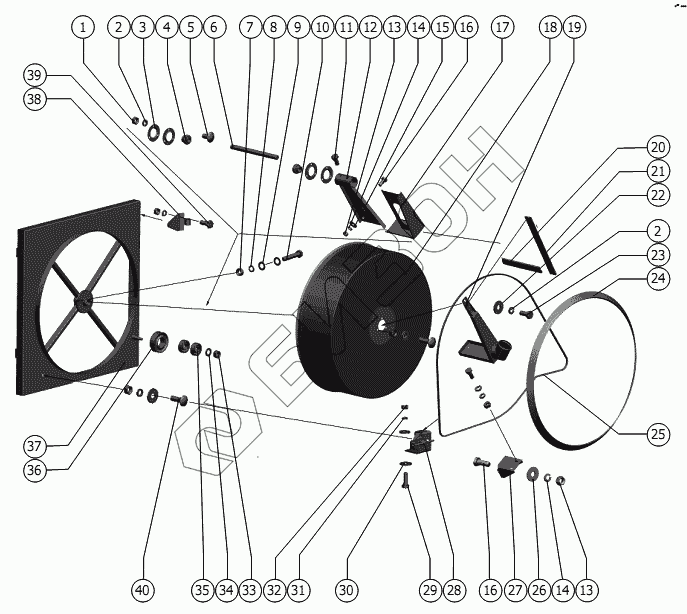

Графический каталог запасных частей к технике: РСМ-1401. Воздухозаборник
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | PF 62 | Корпус подшипника |
Загрузка ...
|
|
| 4 | YEL 206-2F | Подшипник |
Загрузка ...
|
|
| 5 | М10х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 6 | 1401.05.18.602 | Вал |
Загрузка ...
|
|
| 7 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 8 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | С.12х1.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | М12-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | М6-6gx12.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | 1401.05.18.080 | Опора |
Загрузка ...
|
|
| 13 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 14 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 16 | М6-6gx14.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | 1401.05.18.030 | Затенитель |
Загрузка ...
|
|
| 18 | 181.05.18.050 | Барабан |
Загрузка ...
|
|
| 19 | 1401.05.18.110 | Короб |
Загрузка ...
|
|
| 20 | 1401.05.18.007 | Щетка |
Загрузка ...
|
|
| 21 | 1401.05.18.006 | Щетка |
Загрузка ...
|
|
| 22 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 23 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | 181.05.18.005 | Щетка |
Загрузка ...
|
|
| 25 | А13х3550Li Ausf.05 Optibelt | Ремень |
Загрузка ...
|
|
| 26 | C 6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | 1401.05.18.090 | Кронштейн |
Загрузка ...
|
|
| 28 | 181.05.18.150 | Натяжник |
Загрузка ...
|
|
| 29 | М8х25.88.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 30 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 31 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 32 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 33 | М16х1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 34 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 35 | 180204АС17 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 |
Загрузка ...
|
|
| 36 | 1401.05.18.608 | Шкив |
Загрузка ...
|
|
| 37 | 1401.05.18.070 | Корпус |
Загрузка ...
|
|
| 38 | РСМ-10.05.18.424 | Петля |
Загрузка ...
|
|
| 39 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 40 | М8х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
