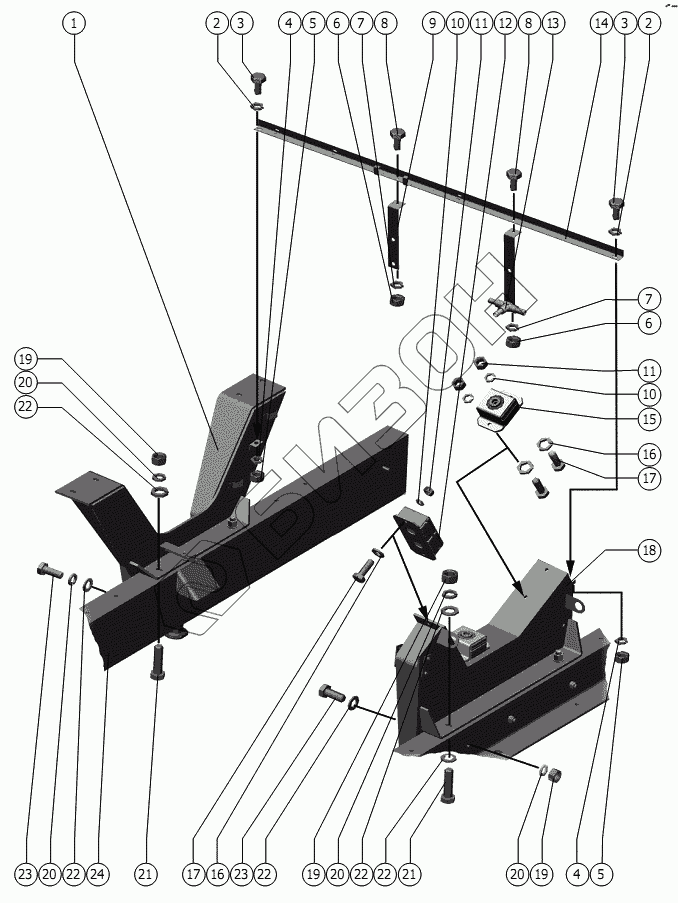

Графический каталог запасных частей к технике: РСМ-1401. Установка опор двигателя
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
10
11
11
12
13
14
15
16
16
17
17
18
19
19
19
20
20
20
20
21
21
22
22
22
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.05.00.110 | Опора передняя |
Загрузка ...
|
|
| 2 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 4 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | 1401.05.00.515 | Планка |
Загрузка ...
|
|
| 10 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | 181.05.00.980 | Амортизатор сборный |
Загрузка ...
|
|
| 13 | 1401.05.00.530 | Тройник |
Загрузка ...
|
|
| 14 | 1401.10.05.010 | Уголок |
Загрузка ...
|
|
| 15 | РСМ-10.05.00.900 | Амортизатор |
Загрузка ...
|
|
| 16 | С.12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | 1401.05.00.120 | Опора |
Загрузка ...
|
|
| 19 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | М16-6gx60.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | М16-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | 1401.02.03.010 | Рама |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
