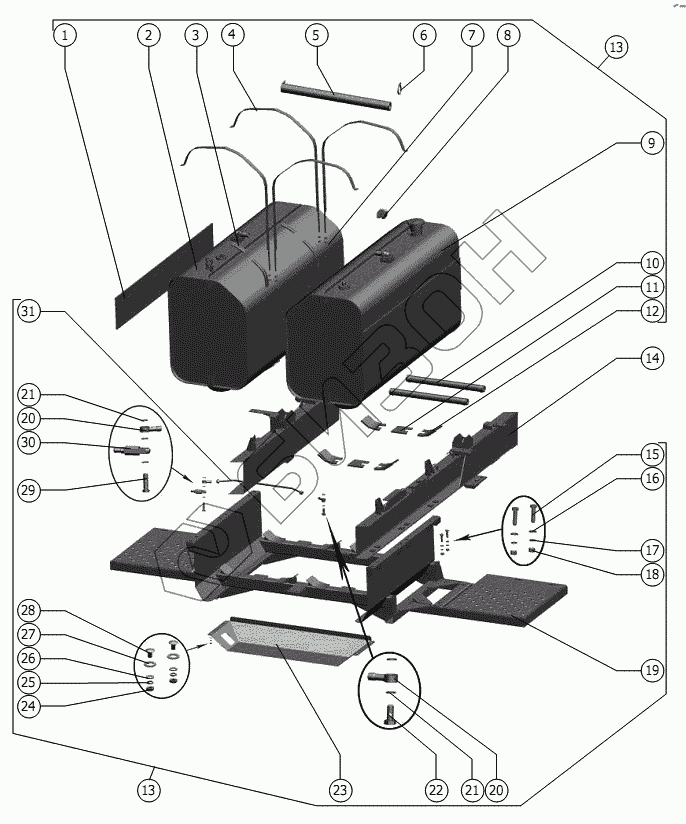

Графический каталог запасных частей к технике: РСМ-1401. Установка топливных баков
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.84.00.001 | Прокладка |
Загрузка ...
|
|
| 2 | 1401.84.00.300 | Бак топливный |
Загрузка ...
|
|
| 3 | 54-00606 | Прокладка |
Загрузка ...
|
|
| 4 | 1401.84.00.010 | Хомут |
Загрузка ...
|
|
| 5 | 1401.84.00.002 | Шланг |
Загрузка ...
|
|
| 6 | TORROS35-50/9-C7W1 | Хомут |
Загрузка ...
|
|
| 7 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 8 | 54-00111 | Прокладка хомута |
Загрузка ...
|
|
| 9 | 1401.84.00.200 | Бак топливный |
Загрузка ...
|
|
| 10 | 1401.84.00.003 | Шланг |
Загрузка ...
|
|
| 11 | 54-00605 | Прокладка |
Загрузка ...
|
|
| 12 | 54-00605-01 | Прокладка |
Загрузка ...
|
|
| 13 | 1401.84.00.000 | Установка топливных баков |
Загрузка ...
|
|
| 14 | 1401.02.03.010 | Рама |
Загрузка ...
|
|
| 15 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | 1401.05.01.700 | Рама |
Загрузка ...
|
|
| 20 | 1401.84.00.605 | Угольник поворотный |
Загрузка ...
|
|
| 21 | 54-01162 | Прокладка |
Загрузка ...
|
|
| 22 | РСМ-10Б.05.06.604 | Болт |
Загрузка ...
|
|
| 23 | 1401.84.00.403 | Кожух |
Загрузка ...
|
|
| 24 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 26 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 28 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 29 | 1401.05.16.601 | Болт специальный |
Загрузка ...
|
|
| 30 | 1401.84.00.020 | Клапан сливной |
Загрузка ...
|
|
| 31 | 1401.84.00.030 | Трубка соединительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
