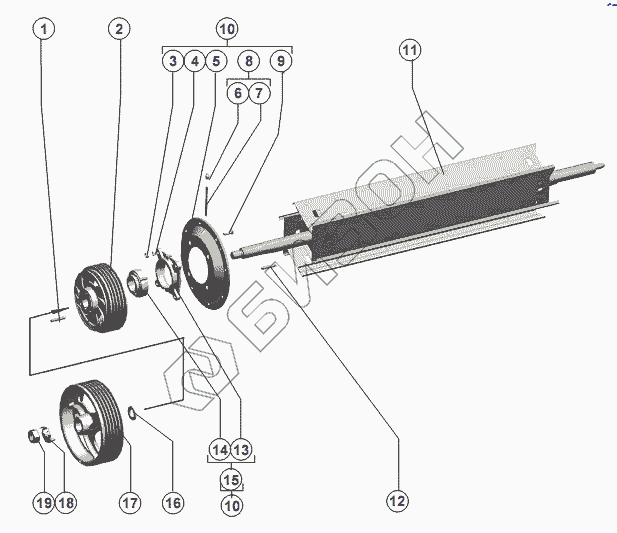

Графический каталог запасных частей к технике: РСМ-142 "Acros". Битер отбойный
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шпонка 18х11х100 ГОСТ23360-78 | Шпонка 18х11х100 ГОСТ23360-78 |
Загрузка ...
|
|
| 2 | РСМ-10.01.21.170 | Шкив для комбайнов с копнителем или РСМ-10.01.21.108 |
Загрузка ...
|
|
| 3 | Гайка М16-6н.019 ГОСТ 5915-70 | Гайка М16-6н.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 4 | Шайба 16т.65г 019 ГОСТ 6402-70 | Шайба 16т.65г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | РСМ-10.01.21.403 | Фланец |
Загрузка ...
|
|
| 6 | Масленка 1.2Ц6хр ГОСТ 19853-74 | Масленка 1.2Ц6хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 7 | 44б-80243 | Трубка |
Загрузка ...
|
|
| 8 | РСМ-10Б.01.21.270 | Трубка |
Загрузка ...
|
|
| 9 | Болт М16х50.46.019 ГОСТ 7802-81 | Болт М16х50.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.21.170 | Фланец |
Загрузка ...
|
|
| 11 | 145.15.05.010 | Битер отбойный |
Загрузка ...
|
|
| 12 | Шпонка 18х11х90 ГОСТ 23360-78 | Шпонка 18х11х90 ГОСТ 23360-78 |
Загрузка ...
|
|
| 13 | Подшипник 680314 НК7С27 ТУ 37.006.084-90 | Подшипник 680314 НК7С27 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.21.111 | Корпус подшипника или Н.027.116 |
Загрузка ...
|
|
| 15 | РСМ-10Б.01.21.260 | Подшипник |
Загрузка ...
|
|
| 16 | Шайба С.42.01.019 ГОСТ 11371-78 | Шайба С.42.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 17 | 145.15.05.105 | Шкив |
Загрузка ...
|
|
| 18 | 145.15.05.401 | Шайба |
Загрузка ...
|
|
| 19 | Гайка М42х3-6н.6.019 ГОСТ 5915-70 | Гайка М42х3-6н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
