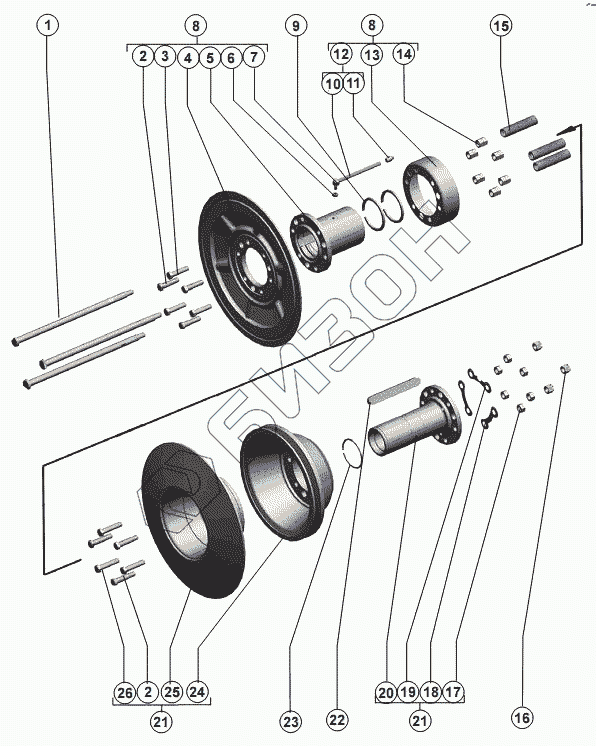

Графический каталог запасных частей к технике: РСМ-142 "Acros". Шкив вариатора ведущий
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.15.639 | Болт |
Загрузка ...
|
|
| 2 | РСМ-10.01.15.638 | Болт специальный |
Загрузка ...
|
|
| 3 | Болт М16-6gх65.88.35.019 ГОСТ7796-70 | Болт М16-6gх65.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 4 | РСМ-10.01.15.103Д | Диск |
Загрузка ...
|
|
| 5 | РСМ-10.01.15.611А | Ступица или РСМ-10.01.15.450 |
Загрузка ...
|
|
| 6 | Гайка М10-6Н.6.019 ГОСТ5915-70 | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 7 | РСМ-10.01.15.613 | Переходник |
Загрузка ...
|
|
| 8 | РСМ-10.01.15.150Б | Диск подвижный |
Загрузка ...
|
|
| 9 | РСМ-10.01.18.003А-01 | Кольцо |
Загрузка ...
|
|
| 10 | 44б-80243 | Трубка |
Загрузка ...
|
|
| 11 | Масленка 1.2.Ц6.хр ГОСТ19853-74 | Масленка 1.2.Ц6.хр ГОСТ19853-74 |
Загрузка ...
|
|
| 12 | РСМ-10Б.01.21.270 | Трубка |
Загрузка ...
|
|
| 13 | РСМ-10.01.15.446 | Кожух |
Загрузка ...
|
|
| 14 | Гайка М16х1,5 6Н.6.019 ГОСТ5915-70 | Гайка М16х1,5 6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 15 | РСМ-10.01.15.605 | Пружина |
Загрузка ...
|
|
| 16 | Гайка М16-6Н.6.019 ГОСТ5918-73 | Гайка М16-6Н.6.019 ГОСТ5918-73 |
Загрузка ...
|
|
| 17 | Гайка М16х1,5-6Н.6.019 ГОСТ5915-70 | Гайка М16х1,5-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 18 | РСМ-10.01.15.424Б-01 | Шайба стопорная |
Загрузка ...
|
|
| 19 | РСМ-10.01.15.424Б | Шайба стопорная |
Загрузка ...
|
|
| 20 | РСМ-10-01.15.609А | Ступица |
Загрузка ...
|
|
| 21 | 145.15.12.010 | Блок приводной |
Загрузка ...
|
|
| 22 | РСМ-10.01.15.637 | Шпонка |
Загрузка ...
|
|
| 23 | Кольцо С95 ГОСТ 13940-86 | Кольцо С95 ГОСТ 13940-86 |
Загрузка ...
|
|
| 24 | 145.15.12.101 | Шкив |
Загрузка ...
|
|
| 25 | РСМ-10.01.15.102Г | Диск |
Загрузка ...
|
|
| 26 | Болт М16х1,5-6gх75.109.40х.019 ГОСТ 7796-70 | Болт М16х1,5-6gх75.109.40х.019 ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
