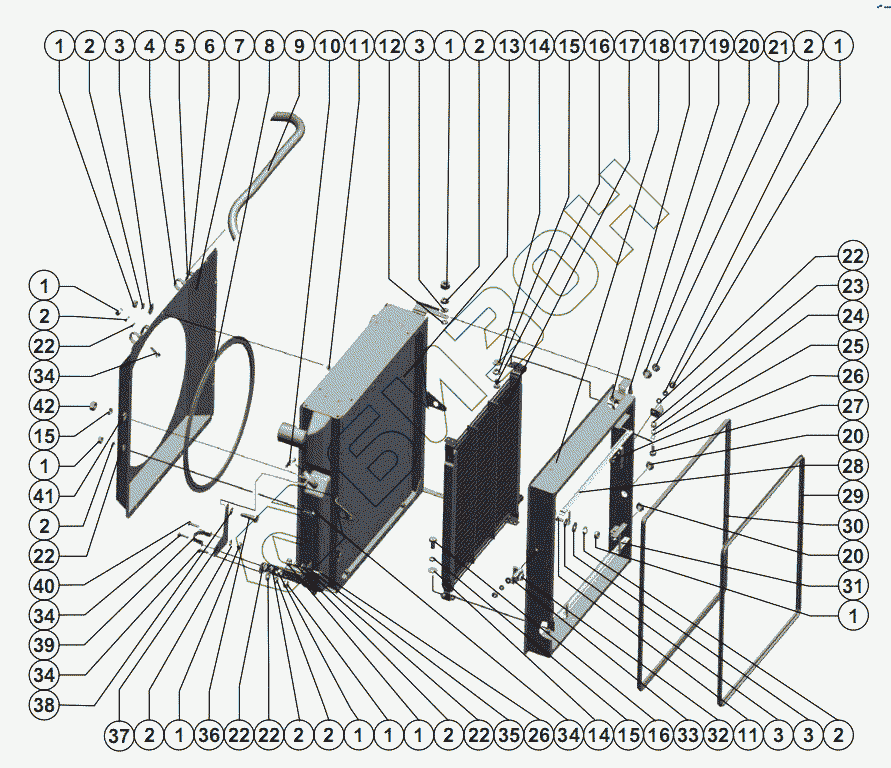

Графический каталог запасных частей к технике: РСМ-142 "Acros". Блок радиаторов
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
15
15
16
16
17
17
18
19
20
20
20
21
22
22
22
22
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
34
34
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | Шайба C 8х1,4.01.019 ГОСТ 6958-78 | Шайба C 8х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 4 | 101.05.00.020 | Хомут |
Загрузка ...
|
|
| 5 | РСМ-10.05.11.503 | Хомут |
Загрузка ...
|
|
| 6 | 54-00670-18 | Прокладка изоляционная |
Загрузка ...
|
|
| 7 | 142.05.00.441 | Диффузор |
Загрузка ...
|
|
| 8 | 142.05.00.015 | Уплотнитель |
Загрузка ...
|
|
| 9 | 142.05.00.021 | Шланг |
Загрузка ...
|
|
| 10 | Хомут TORRO S35-50/12-C7W1 | Хомут TORRO S35-50/12-C7W1 |
Загрузка ...
|
|
| 11 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | Шайба С.12х1,4.01.019 ГОСТ 11371-78 | Шайба С.12х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 13 | Блок радиаторов РСМ-142Г.1301.000 | Блок радиаторов РСМ-142Г.1301.000 |
Загрузка ...
|
|
| 14 | Шайба C 10х2.01.019 ГОСТ 6958-78 | Шайба C 10х2.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 15 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | Радиатор масляный ТТПМ 1500.1013.100 | Радиатор масляный ТТПМ 1500.1013.100 |
Загрузка ...
|
|
| 18 | 142.05.00.240 | Рамка |
Загрузка ...
|
|
| 19 | 101.05.00.603 | Болт |
Загрузка ...
|
|
| 20 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 21 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 22 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 23 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | Болт М8х25.46.019 ГОСТ 7802-81 | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 27 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | Болт М6-6gx16.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 28 | РСМ-10.05.14.010Б | Рамка конденсатора |
Загрузка ...
|
|
| 29 | 142.05.00.009-01 | Уплотнитель |
Загрузка ...
|
|
| 30 | 142.05.00.009 | Уплотнитель |
Загрузка ...
|
|
| 31 | РСМ-10.05.14.010Б-01 | Рамка конденсатора |
Загрузка ...
|
|
| 32 | РСМ-10.04.20.063 | Заглушка |
Загрузка ...
|
|
| 33 | 142.05.00.301 | Упор |
Загрузка ...
|
|
| 34 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 35 | 142.05.00.449 | Кронштейн |
Загрузка ...
|
|
| 36 | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 37 | 142.05.00.448 | Кронштейн |
Загрузка ...
|
|
| 38 | Шайба С.10х1,4.01.019 ГОСТ 11371-78 | Шайба С.10х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 39 | РСМ-10.05.11.505 | Хомут |
Загрузка ...
|
|
| 40 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 41 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
