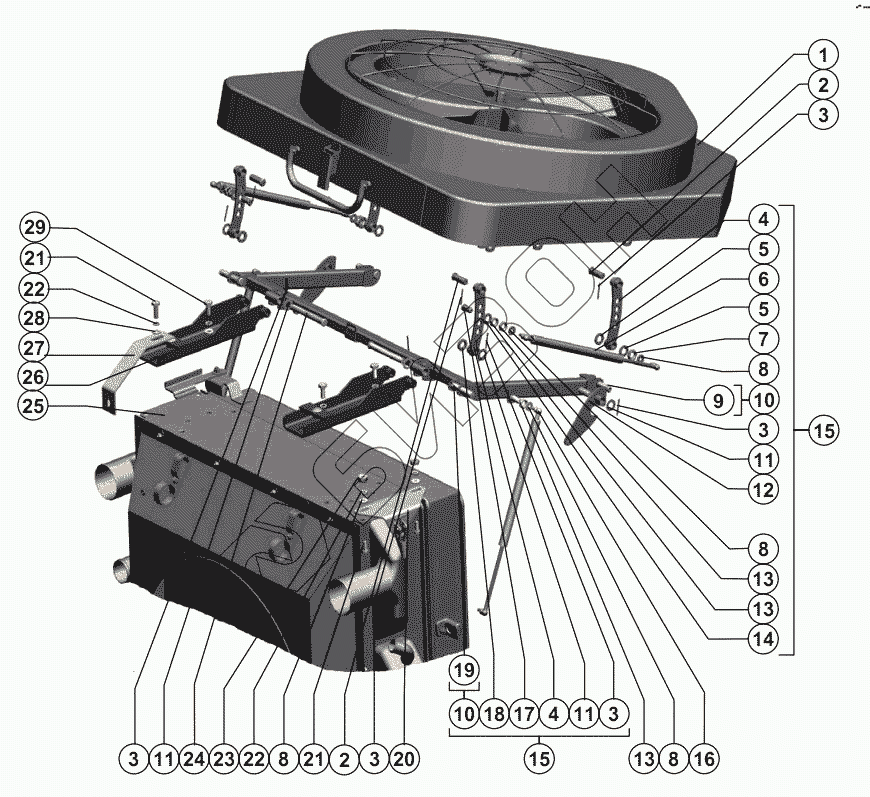

Графический каталог запасных частей к технике: РСМ-142 "Acros". Крепление воздухозаборника
1
2
2
3
3
3
3
3
4
4
5
5
6
7
8
8
8
8
9
10
10
11
11
11
12
13
13
13
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.05.18.000 | Воздухозаборник |
Загрузка ...
|
|
| 2 | Ось 6-16 f9x45.35.Ц9.хр ГОСТ 9650-80 | Ось 6-16 f9x45.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 3 | Шплинт 3,2x32.019 ГОСТ 397-79 | Шплинт 3,2x32.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 4 | 142.05.00.340 | Рычаг |
Загрузка ...
|
|
| 5 | Шайба С.16.01.019 ГОСТ 11371-78 | Шайба С.16.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | Пружина газовая 11.6308010-40 ТУ РБ 00232147.068-99 | Пружина газовая 11.6308010-40 ТУ РБ 00232147.068-99 |
Загрузка ...
|
|
| 7 | Гайка М16-6H.04.019 ГОСТ 5916-70 | Гайка М16-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 8 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 9 | 142.05.00.602 | Ось |
Загрузка ...
|
|
| 10 | 142.05.00.060 | Рамка сварная |
Загрузка ...
|
|
| 11 | Шайба С.16х1,4.01.019 ГОСТ 11371-78 | Шайба С.16х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | 142.05.00.320 | Собачка |
Загрузка ...
|
|
| 13 | Гайка М14-6H.04.019 ГОСТ 5916-70 | Гайка М14-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 14 | Шайба С.14.01.019 ГОСТ 11371-78 | Шайба С.14.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | 142.05.00.030 | Рамка |
Загрузка ...
|
|
| 16 | 11.6308010-70 ТУ РБ 00232147.068-99 | Пружина газовая 11.6308010-70 ТУ РБ 00232147.068-99 |
Загрузка ...
|
|
| 17 | 142.05.00.601 | Ось |
Загрузка ...
|
|
| 18 | Шайба С.16х5.01.019 ГОСТ 11371-78 | Шайба С.16х5.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | Ось 6-16 f9x80.35.Ц9хр ГОСТ 9650-80 | Ось 6-16 f9x80.35.Ц9хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 20 | 142.05.00.850 | Кронштейн |
Загрузка ...
|
|
| 21 | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 22 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | Ось 6-16 f9x130.35.Ц9.хр ГОСТ 9650-80 | Ось 6-16 f9x130.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 25 | 142.05.00.200 | Блок радиаторов |
Загрузка ...
|
|
| 26 | 142.05.00.860 | Кронштейн |
Загрузка ...
|
|
| 27 | 142.05.00.416 | Стойка |
Загрузка ...
|
|
| 28 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
