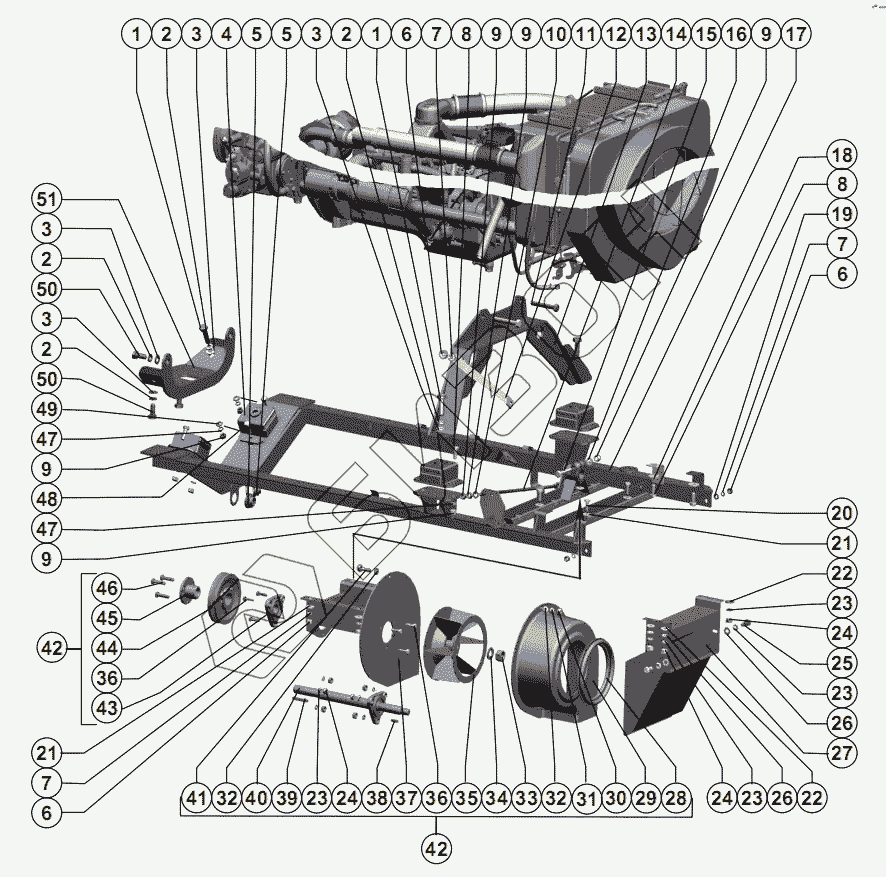

Графический каталог запасных частей к технике: РСМ-142 "Acros". Крепления рамы
1
1
2
2
2
2
3
3
3
3
4
5
5
6
6
6
7
7
7
8
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
23
23
24
24
24
25
26
26
27
28
29
30
31
32
32
33
34
35
36
36
37
38
39
40
41
42
42
43
44
45
46
47
47
48
49
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М16-6gx55.88.35.019 ГОСТ 7798-70 | Болт М16-6gx55.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | Шайба 16Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | Шайба С.16.01.019 ГОСТ 11371-78 | Шайба С.16.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | РСМ-10.05.00.900 | Амортизатор |
Загрузка ...
|
|
| 5 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 6 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 10 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | Болт М14-6gx90.109.40Х.019 ГОСТ 7798-70 | Болт М14-6gx90.109.40Х.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | 142.05.00.533 | Планка |
Загрузка ...
|
|
| 13 | 101.05.00.150 | Опора |
Загрузка ...
|
|
| 14 | 101.05.07.621 | Тяга |
Загрузка ...
|
|
| 15 | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 16 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 17 | 142.05.00.110 | Рама |
Загрузка ...
|
|
| 18 | Шайба C 12.01.019 ГОСТ 6958-78 | Шайба C 12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 19 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 21 | Шайба C 10х2.01.019 ГОСТ 6958-78 | Шайба C 10х2.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 22 | Шайба C 12.01.019 ГОСТ 10450-78 | Шайба C 12.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 23 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 27 | 142.05.00.330 | Воздуховод |
Загрузка ...
|
|
| 28 | 101.05.00.009-01 | Уплотнитель |
Загрузка ...
|
|
| 29 | 101.05.00.005 | Улитка |
Загрузка ...
|
|
| 30 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 31 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | Гайка М20х1,5-6H.6.019 ГОСТ 5915-70 | Гайка М20х1,5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 34 | Шайба С.20х3,9.01.019 ГОСТ 11371-78 | Шайба С.20х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 35 | 101.05.07.460 | Ротор |
Загрузка ...
|
|
| 36 | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 37 | 101.05.07.390-01 СБ | Опора |
Загрузка ...
|
|
| 38 | Шпонка 8x7x25 ГОСТ 23360-78 | Шпонка 8x7x25 ГОСТ 23360-78 |
Загрузка ...
|
|
| 39 | Шпонка 8x7x56 ГОСТ 23360-78 | Шпонка 8x7x56 ГОСТ 23360-78 |
Загрузка ...
|
|
| 40 | 101.05.07.629 | Вал |
Загрузка ...
|
|
| 41 | Болт М6-6gx20.48.019 ГОСТ 7798-70 | Болт М6-6gx20.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 42 | 101.05.07.350-01 | Вентилятор |
Загрузка ...
|
|
| 43 | Н.027.01.020-04 | Опора |
Загрузка ...
|
|
| 44 | 101.05.07.105 | Шкив |
Загрузка ...
|
|
| 45 | 101.05.07.601 | Ступица |
Загрузка ...
|
|
| 46 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 47 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 48 | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 49 | Шайба С.12х3.01.019 ГОСТ 11371-78 | Шайба С.12х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 50 | Болт М16-6gx35.88.35.019 ГОСТ 7798-70 | Болт М16-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 51 | 142.05.00.160 | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
