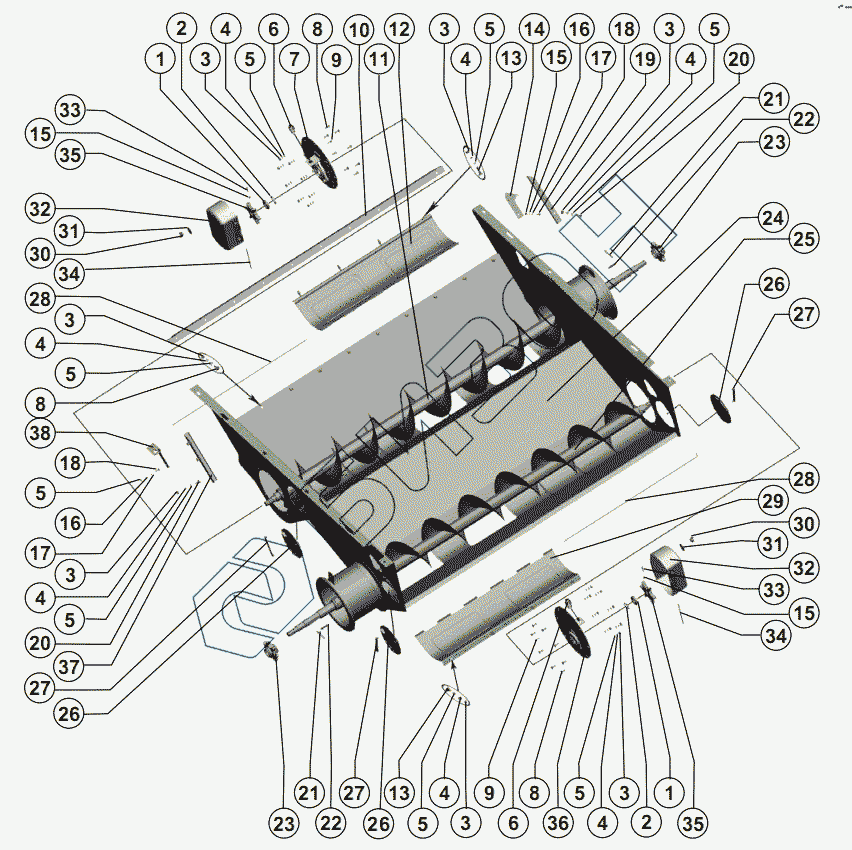

Графический каталог запасных частей к технике: РСМ-142 "Acros". Блок шнеков
1
1
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
8
8
8
9
9
10
11
12
13
13
14
15
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
25
26
26
26
27
27
27
28
28
29
30
30
31
31
32
32
33
33
34
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М27х1,5-6H.05.019 ГОСТ 11871-88 | Гайка М27х1,5-6H.05.019 ГОСТ 11871-88 |
Загрузка ...
|
|
| 2 | Шайба Н.27.01.019 ГОСТ 11872-89 | Шайба Н.27.01.019 ГОСТ 11872-89 |
Загрузка ...
|
|
| 3 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 4 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | ПрП-1М 17МО.082.021ТУ | Преобразователь первичный ПрП-1М 17МО.082.021ТУ |
Загрузка ...
|
|
| 7 | 145.11.05.030 | Фланец |
Загрузка ...
|
|
| 8 | Болт М8х20.46.019 ГОСТ 7802-81 | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 9 | Болт М6х20.46.019 ГОСТ 7802-81 | Болт М6х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.05.120 | Уплотнитель |
Загрузка ...
|
|
| 11 | 145.11.05.100 | Шнек колосовой |
Загрузка ...
|
|
| 12 | 145.11.05.110-01 | Дно откидное |
Загрузка ...
|
|
| 13 | Болт М8х30.46.019 ГОСТ 7802-81 | Болт М8х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 14 | 145.11.05.432 | Кронштейн |
Загрузка ...
|
|
| 15 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | Болт M6-6gx16.48.019 ГОСТ 7798-70 | Болт M6-6gx16.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 19 | РСМ-10Б.01.05.421 | Кронштейн |
Загрузка ...
|
|
| 20 | Болт M8-6gx16.88.35.019 ГОСТ 7798-70 | Болт M8-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 21 | Шплинт 6,3x50.019 ГОСТ 397-79 | Шплинт 6,3x50.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 22 | Шпонка 8x7x40 ГОСТ 23360-78 | Шпонка 8x7x40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 23 | РСМ-10.01.05.201А | Звездочка |
Загрузка ...
|
|
| 24 | 145.11.05.010 | Корпус |
Загрузка ...
|
|
| 25 | 145.11.05.090 | Шнек зерновой |
Загрузка ...
|
|
| 26 | РСМ-10.01.05.001 | Крышка |
Загрузка ...
|
|
| 27 | 54-00674А | Поводок |
Загрузка ...
|
|
| 28 | РСМ-10.01.05.602 | Ось |
Загрузка ...
|
|
| 29 | 145.11.05.110 | Дно откидное |
Загрузка ...
|
|
| 30 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 31 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 32 | РСМ-10.01.05.130 | Кожух |
Загрузка ...
|
|
| 33 | Винт М6х25.22Н ТУ 23.4617472.07-91 | Винт М6х25.22Н ТУ 23.4617472.07-91 |
Загрузка ...
|
|
| 34 | РСМ-10.01.05.601 | Ось |
Загрузка ...
|
|
| 35 | РСМ-10.10.30.012А | Звездочка или РСМ-10.10.30.032 (экспорт) |
Загрузка ...
|
|
| 36 | 145.11.05.020 | Фланец |
Загрузка ...
|
|
| 37 | РСМ-10Б.01.05.421-01 | Кронштейн |
Загрузка ...
|
|
| 38 | 145.11.05.432-01 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
