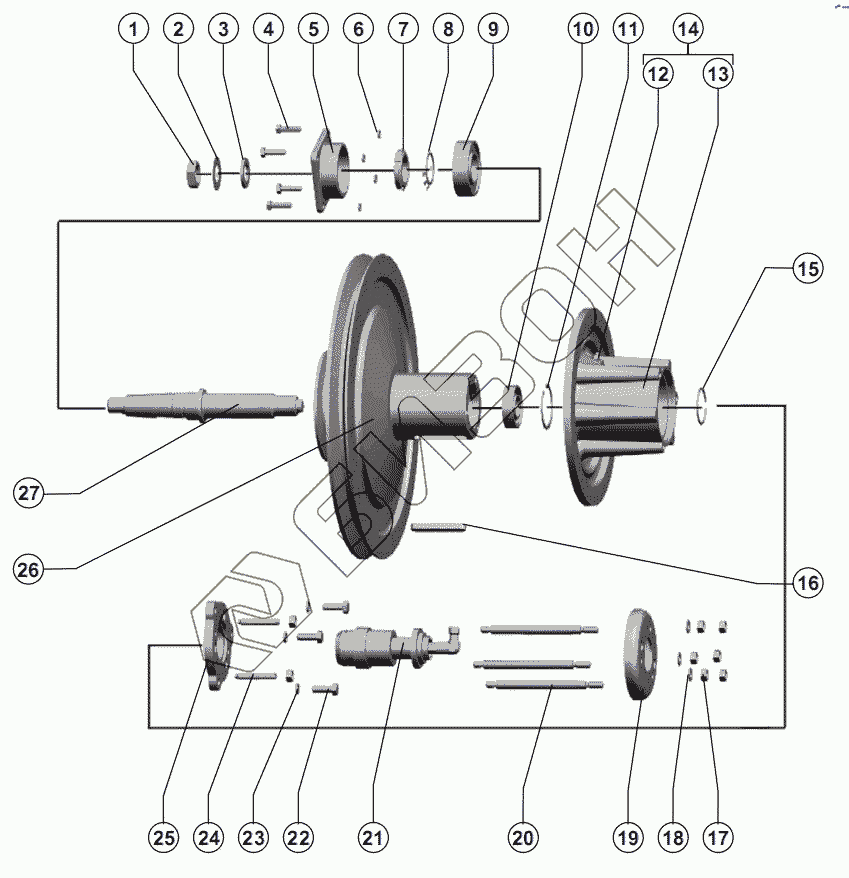

Графический каталог запасных частей к технике: РСМ-142 "Acros". Контрпривод вентилятора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 2 | РСМ-10.01.09.401 | Шайба |
Загрузка ...
|
|
| 3 | Шайба С.24х3,9.01.019 ГОСТ 11371-78 | Шайба С.24х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | Болт M8-6gx30.88.35.019 ГОСТ 7798-70 | Болт M8-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 5 | РСМ-10.01.09.106 | Крышка подшипника |
Загрузка ...
|
|
| 6 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | РСМ-10.01.09.605 | Гайка |
Загрузка ...
|
|
| 8 | Шайба Н.39x1,4.01.019 ГОСТ 11872-89 | Шайба Н.39x1,4.01.019 ГОСТ 11872-89 |
Загрузка ...
|
|
| 9 | Подшипник 180508К10С27 ГОСТ 8882-75 | Подшипник 180508К10С27 ГОСТ 8882-75 |
Загрузка ...
|
|
| 10 | Подшипник 180206К10С27 ГОСТ 8882-75 | Подшипник 180206К10С27 ГОСТ 8882-75 |
Загрузка ...
|
|
| 11 | Кольцо C62 ГОСТ 13943-86 | Кольцо C62 ГОСТ 13943-86 |
Загрузка ...
|
|
| 12 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.09.102В | Диск подвижный |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.09.030Б | Диск подвижный |
Загрузка ...
|
|
| 15 | Кольцо C52 ГОСТ 13940-86 | Кольцо C52 ГОСТ 13940-86 |
Загрузка ...
|
|
| 16 | Шпонка 14x9x80 ГОСТ 23360-78 | Шпонка 14x9x80 ГОСТ 23360-78 |
Загрузка ...
|
|
| 17 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | РСМ-10Б.01.09.401 | Тарелка |
Загрузка ...
|
|
| 20 | РСМ-10Б.01.09.602А | Палец |
Загрузка ...
|
|
| 21 | Гидроцилиндр ЦС-83000А ТУ 23.1.152-86 | Гидроцилиндр ЦС-83000А ТУ 23.1.152-86 |
Загрузка ...
|
|
| 22 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | РСМ-10Б.01.09.615 | Винт |
Загрузка ...
|
|
| 25 | РСМ-10Б.01.09.201 | Фланец |
Загрузка ...
|
|
| 26 | РСМ-10Б.01.09.103Б | Диск |
Загрузка ...
|
|
| 27 | РСМ-10Б.01.09.614 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
