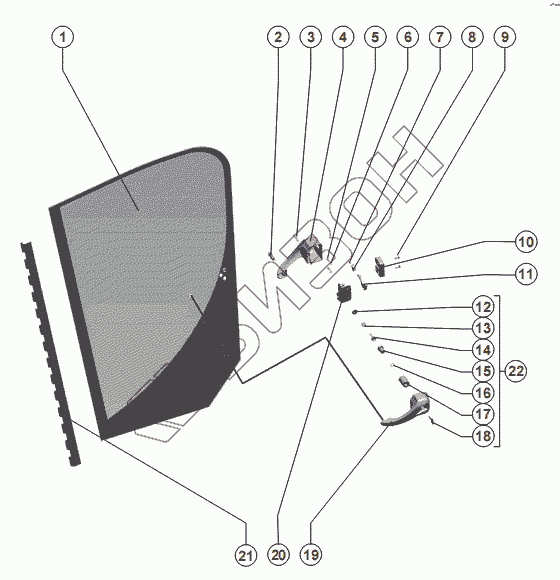

Графический каталог запасных частей к технике: РСМ-142 "Acros". Дверь

Тип техники

Марка

Модель

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
1	101.06.01.002	Стекло двери	Загрузка ...
2	101.06.01.621	Болт специальный	Загрузка ...
3	Винт В.М6-6gх45.4,8.019 ГОСТ 17473-80	Винт В.М6-6gх45.4,8.019 ГОСТ 17473-80	Загрузка ...
4	101.06.01.061	Ручка двери внутренняя	Загрузка ...
5	Винт В.М6-6gх20.4,8.019 ГОСТ 17473-86	Винт В.М6-6gх20.4,8.019 ГОСТ 17473-86	Загрузка ...
6	Шайба 6Т.65Г.019 ГОСТ 6402-70	Шайба 6Т.65Г.019 ГОСТ 6402-70	Загрузка ...
7	Винт В.М4-6gх10.4,8.016 ГОСТ 17473-80	Винт В.М4-6gх10.4,8.016 ГОСТ 17473-80	Загрузка ...
8	101.06.01.063	Кнопка	Загрузка ...
9	Винт В.М8-6gх20.48.019 ГОСТ17475-80	Винт В.М8-6gх20.48.019 ГОСТ17475-80	Загрузка ...
10	Замок 2108-6105015	Замок 2108-6105015	Загрузка ...
11	101.06.01.433	Защелка	Загрузка ...
12	Крышка кнопки 5320-6105293	Крышка кнопки 5320-6105293	Загрузка ...
13	Пружина кнопки 5320-6105292	Пружина кнопки 5320-6105292	Загрузка ...
14	Шток кнопки 5320-6105228	Шток кнопки 5320-6105228	Загрузка ...
15	Кнопка 5320-6105228	Кнопка 5320-6105228	Загрузка ...
16	Прокладка кнопки 5320-6105315	Прокладка кнопки 5320-6105315	Загрузка ...
17	101.06.01.072	Втулка	Загрузка ...
18	Ключ замка	Ключ замка	Загрузка ...
19	101.06.01.510	Ручка	Загрузка ...
20	101.06.01.490	Основание	Загрузка ...
21	101.06.01.405	Петля	Загрузка ...
22	101.06.01.500	Замок	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
