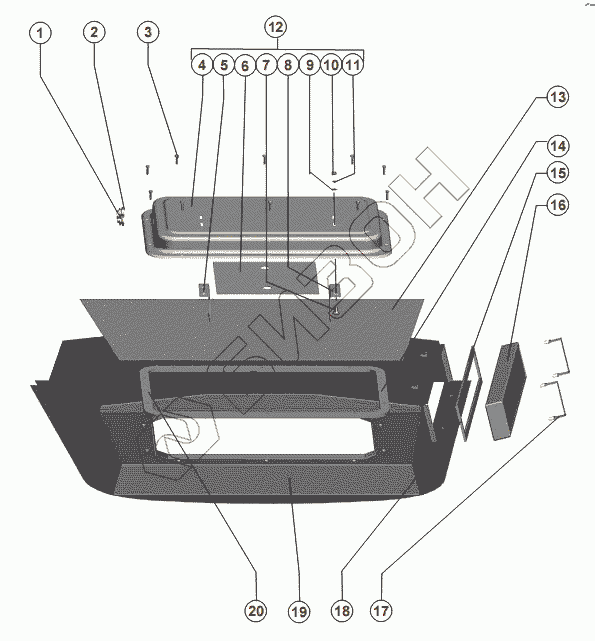

Графический каталог запасных частей к технике: РСМ-142 "Acros". Крыша
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 2 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 3 | Болт М8-6g.25.88.35.019 ГОСТ 7798-70 | Болт М8-6g.25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 4 | 101.04.23.404 | Крышка |
Загрузка ...
|
|
| 5 | 101.04.23.405 | Кронштейн |
Загрузка ...
|
|
| 6 | РСМ-10.04.23.004Г | Прокладка |
Загрузка ...
|
|
| 7 | Болт М6х16.46.019 ГОСТ 7802-81 | Болт М6х16.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 8 | 101.04.23.405-01 | Кронштейн |
Загрузка ...
|
|
| 9 | Шайба С.6.01.019 ГОСТ 11371-78 | Шайба С.6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | 101.04.23.070 | Крышка |
Загрузка ...
|
|
| 13 | 101.06.01.055 | Прокладка |
Загрузка ...
|
|
| 14 | РСМ-10.04.20.048 | Прокладка |
Загрузка ...
|
|
| 15 | 101.06.01.064 | Прокладка |
Загрузка ...
|
|
| 16 | Т40М1-8102360 | Фильтр Т40М1-8102360 ТУ 4761.046.00232058-2000 |
Загрузка ...
|
|
| 17 | РСМ-10.10.30.360 | Застежка |
Загрузка ...
|
|
| 18 | 101.06.01.065 | Прокладка |
Загрузка ...
|
|
| 19 | 101.04.02.010 | Каркас |
Загрузка ...
|
|
| 20 | РСМ-10.04.20.047Б | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
