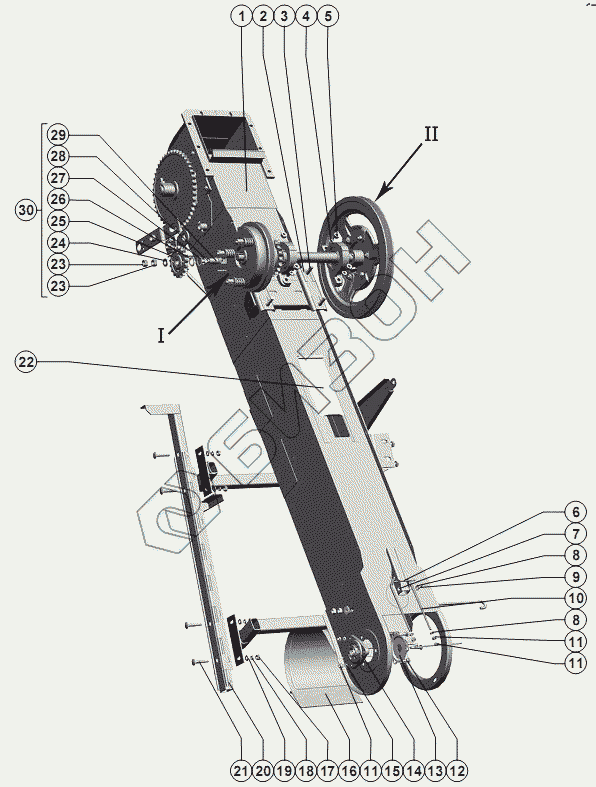

Графический каталог запасных частей к технике: РСМ-142 "Acros". Элеватор зерновой
1
2
3
4
5
6
7
8
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.50.03.010 | Корпус |
Загрузка ...
|
|
| 2 | 44-41277 | Прокладка |
Загрузка ...
|
|
| 3 | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 4 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 6 | 142.50.03.370 | Поводок |
Загрузка ...
|
|
| 7 | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 8 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 9 | Шплинт 2x20.019 ГОСТ 397-79 | Шплинт 2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 10 | РСМ-10.01.50.606А | Вилка |
Загрузка ...
|
|
| 11 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | Болт М8х40.46.019 ГОСТ 7802-81 | Болт М8х40.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 13 | А54-43758 | Крышка |
Загрузка ...
|
|
| 14 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 15 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | РСМ-10.01.50.140А | Крышка |
Загрузка ...
|
|
| 17 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | 145.01.57.770 | Стойка |
Загрузка ...
|
|
| 21 | Болт М10х55.46.019 ГОСТ 7802-81 | Болт М10х55.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 22 | 40327А | Заслонка |
Загрузка ...
|
|
| 23 | Гайка М14-6H.6.019 ГОСТ 5915-70 | Гайка М14-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | Шайба С.14х3.01.019 ГОСТ 11371-78 | Шайба С.14х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | 54-2-48-1 | Звездочка z=17 t=19,05 |
Загрузка ...
|
|
| 26 | Шайба C 20х1.01.019 ГОСТ 10450-78 | Шайба C 20х1.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 27 | Шайба C 20х2.01.019 ГОСТ 10450-78 | Шайба C 20х2.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 28 | 80440 | Втулка или 54-00781 |
Загрузка ...
|
|
| 29 | 44-60219Б | Ось |
Загрузка ...
|
|
| 30 | 54-0-52 | Звездочка натяжная |
Загрузка ...
|
|
| 31 | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 32 | Шплинт 3,2x20.019 ГОСТ 397-79 | Шплинт 3,2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 33 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | 142.50.03.130 | Тяга |
Загрузка ...
|
|
| 35 | 07.400.000-02 | Транспортер цепной 1-1-200х100-152-46 ОСТ 23.2.18-80 |
Загрузка ...
|
|
| 36 | РСМ-10.01.50.604 | Ось |
Загрузка ...
|
|
| 37 | РСМ-10.01.50.602 | Крюк |
Загрузка ...
|
|
| 38 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 39 | 142.50.03.453 | Кронштейн |
Загрузка ...
|
|
| 40 | 145.30.00.403-01 | Шайба |
Загрузка ...
|
|
| 41 | Шайба C 12.01.019 ГОСТ 6958-78 | Шайба C 12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 42 | ЖКС 01.622 | Пружина |
Загрузка ...
|
|
| 43 | РСМ-10.01.54.002А | Кольцо |
Загрузка ...
|
|
| 44 | РСМ-10.01.54.427 | Диск нажимной |
Загрузка ...
|
|
| 45 | РСМ-10.01.54.001 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А |
Загрузка ...
|
|
| 46 | РСМ-10.01.54.190А | Ступица трения |
Загрузка ...
|
|
| 47 | РСМ-10.01.50.473А | Обойма |
Загрузка ...
|
|
| 48 | Кольцо СП-57-44-6 ГОСТ 6308-71 | Кольцо СП-57-44-6 ГОСТ 6308-71 |
Загрузка ...
|
|
| 49 | 142.50.03.102 | Шкив |
Загрузка ...
|
|
| 50 | 142.50.03.470 | Шкив |
Загрузка ...
|
|
| 51 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 52 | РСМ-10.01.54.601А | Болт |
Загрузка ...
|
|
| 53 | 142.50.03.446 | Звездочка |
Загрузка ...
|
|
| 54 | 142.50.03.447 | Шайба |
Загрузка ...
|
|
| 55 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 56 | 142.50.03.430 | Механизм предохранительный |
Загрузка ...
|
|
| 57 | Шпонка 8x7x63 ГОСТ 23360-78 | Шпонка 8x7x63 ГОСТ 23360-78 |
Загрузка ...
|
|
| 58 | Н.027.00.050 | Опора |
Загрузка ...
|
|
| 59 | 142.50.03.607 | Вал |
Загрузка ...
|
|
| 60 | РСМ-10.01.18.418 | Шайба |
Загрузка ...
|
|
| 61 | 142.50.03.108 | Шкив |
Загрузка ...
|
|
| 62 | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 63 | 142.50.03.400 | Фланец |
Загрузка ...
|
|
| 64 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 65 | Болт 2aМ12-6gx40.88.35.019 ГОСТ 7817-80 | Болт 2aМ12-6gx40.88.35.019 ГОСТ 7817-80 |
Загрузка ...
|
|
| 66 | 142.50.03.390 | Шкив |
Загрузка ...
|
|
| 67 | 142.50.02.230 | Пластина |
Загрузка ...
|
|
| 68 | РСМ-10.01.50.479 | Планка |
Загрузка ...
|
|
| 69 | 142.50.03.240 | Пластина |
Загрузка ...
|
|
| 70 | 142.50.03.060 | Вал |
Загрузка ...
|
|
| 71 | 142.50.03.606 | Вал |
Загрузка ...
|
|
| 72 | Шпонка 8x7x40 ГОСТ 23360-78 | Шпонка 8x7x40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 73 | РСМ-10.01.54.201 | Звездочка |
Загрузка ...
|
|
| 74 | Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80 | Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 75 | 142.50.03.240 | Пластина |
Загрузка ...
|
|
| 76 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 77 | 142.50.02.220 | Рычаг |
Загрузка ...
|
|
| 78 | Шплинт 5x32.019 ГОСТ 397-79 | Шплинт 5x32.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 79 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 80 | Болт М8х20.46.019 ГОСТ 7802-81 | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 81 | Болт М10х45.46.019 ГОСТ 7802-81 | Болт М10х45.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 82 | Шплинт 4x45.019 ГОСТ 397-79 | Шплинт 4x45.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 83 | РСМ-10.01.54.150Б | Удлинитель |
Загрузка ...
|
|
| 84 | Болт М10х35.46.019 ГОСТ 7802-81 | Болт М10х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 85 | 142.50.03.450 | Звездочка |
Загрузка ...
|
|
| 86 | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
