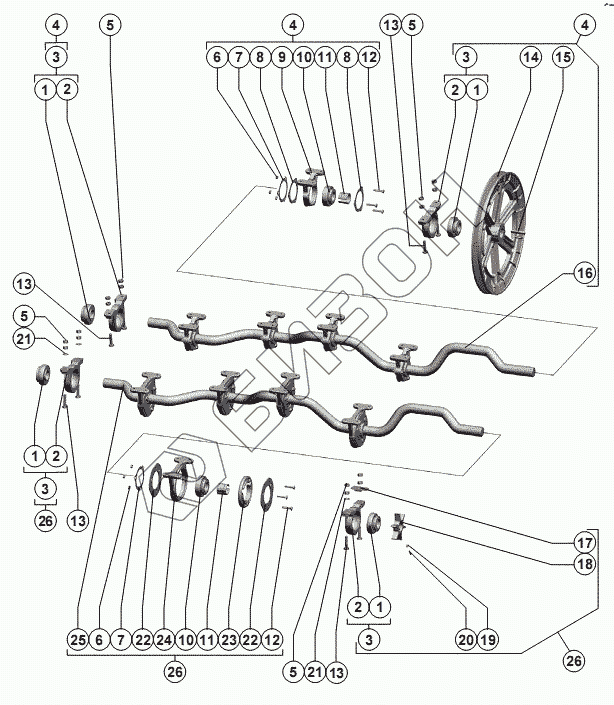

Графический каталог запасных частей к технике: РСМ-142 "Acros". Коленчатые валы соломотряса
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
5
5
5
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
13
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 2 | Н.027.006 | Корпус подшипника ОСТ 23.2.438-92 |
Загрузка ...
|
|
| 3 | Н.027.00.060 | Опора |
Загрузка ...
|
|
| 4 | РСМ-10Б.01.38.380А | Вал коленчатый ведущий |
Загрузка ...
|
|
| 5 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 6 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | 54-43317 | Шайба стопорная |
Загрузка ...
|
|
| 8 | 54-43315 | Фланец |
Загрузка ...
|
|
| 9 | 54-20121 | Корпус подшипника |
Загрузка ...
|
|
| 10 | 380708ЕК10Т2С17 нестандартный | Подшипник 380708ЕК10Т2С17 нестандартный |
Загрузка ...
|
|
| 11 | РСМ-10Б.01.38.609 | Втулка закрепительная |
Загрузка ...
|
|
| 12 | Болт М8-6gx40.88.35.019 ГОСТ 7798-70 | Болт М8-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | Болт М12-6gx50.88.35.019 ГОСТ 7798-70 | Болт М12-6gx50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.38.170 | Шкив |
Загрузка ...
|
|
| 15 | 54-61810 | Шпонка специальная |
Загрузка ...
|
|
| 16 | РСМ-10Б.01.38.607А | Вал ведущий |
Загрузка ...
|
|
| 17 | РСМ-10.01.30.403 | Кронштейн |
Загрузка ...
|
|
| 18 | РСМ-10Б.01.01.003А | Звёздочка |
Загрузка ...
|
|
| 19 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | Винт М6х20.22Н ТУ 23.4617472.07-91 | Винт М6х20.22Н ТУ 23.4617472.07-91 |
Загрузка ...
|
|
| 21 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | РСМ-10.01.38.417 | Фланец |
Загрузка ...
|
|
| 23 | 54-00558 | Амортизатор |
Загрузка ...
|
|
| 24 | 54-20002А | Корпус подшипника |
Загрузка ...
|
|
| 25 | РСМ-10Б.01.38.608А | Вал ведомый |
Загрузка ...
|
|
| 26 | РСМ-10Б.01.38.370А | Вал коленчатый ведомый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
