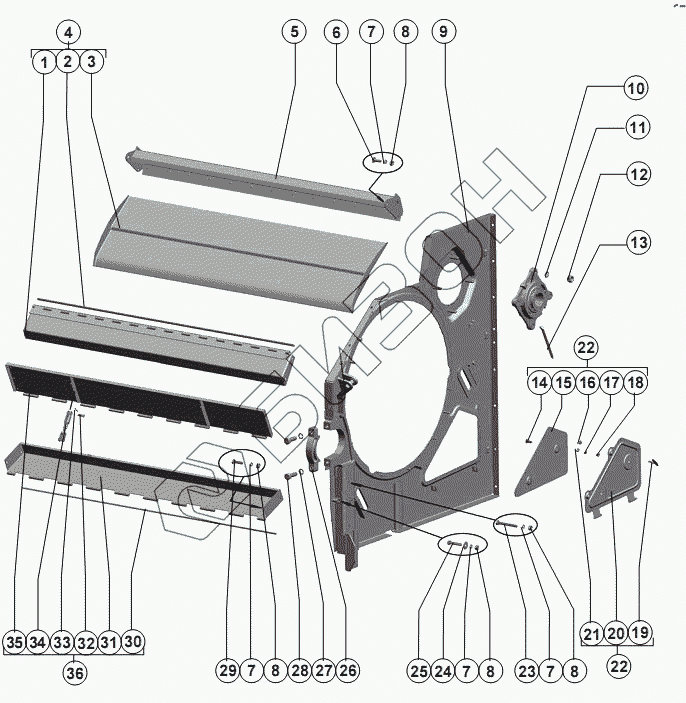

Графический каталог запасных частей к технике: РСМ-142 "Acros". Панель правая
1
2
3
4
5
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.15.080 | Щиток |
Загрузка ...
|
|
| 2 | РСМ-10.01.15.606 | Ось |
Загрузка ...
|
|
| 3 | 145.15.11.416 | Щит |
Загрузка ...
|
|
| 4 | 145.15.11.110 | Щиток |
Загрузка ...
|
|
| 5 | РСМ-10.01.15.190 | Отсекатель |
Загрузка ...
|
|
| 6 | Болт М10х25.46.019 ГОСТ 7802-81 | Болт М10х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 7 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | 145.15.01.000 | Панель |
Загрузка ...
|
|
| 10 | Н.027.01.160-01 | Опора |
Загрузка ...
|
|
| 11 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | Шайба 16Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | 44Б-2-67 | Трубка |
Загрузка ...
|
|
| 14 | Болт М8х20 ТУ23.4617472.06-91 | Болт М8х20 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 15 | РСМ-10.01.15.415 | Накладка |
Загрузка ...
|
|
| 16 | 44-00241 | Втулка |
Загрузка ...
|
|
| 17 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 20 | РСМ-10.01.15.220 | Крышка |
Загрузка ...
|
|
| 21 | Крышка | Шайба С8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | РСМ-10.01.15.210 | Крышка |
Загрузка ...
|
|
| 23 | Болт М10-6gх80.88.35.019 ГОСТ 7798-70 | Болт М10-6gх80.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 24 | Шайба С 10.01.019 ГОСТ 6958-70 | Шайба С 10.01.019 ГОСТ 6958-70 |
Загрузка ...
|
|
| 25 | Болт М10-6gх55.88.36.019 ГОСТ 7798-70 | Болт М10-6gх55.88.36.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | РСМ-10.01.15.202 | Обойма |
Загрузка ...
|
|
| 27 | Шайба 20Т 65Г 019 ГОСТ 6402-70 | Шайба 20Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | Болт М20-6gх60.109.40Х.019 ГОСТ 7798-70 | Болт М20-6gх60.109.40Х.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 29 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | 145.15.11.603 | Ось |
Загрузка ...
|
|
| 31 | 145.15.11.417 | Щит |
Загрузка ...
|
|
| 32 | Ось 6-10 b12х25.35.Ц9.хр ГОСТ 9650-80 | Ось 6-10 b12х25.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 33 | Шплинт 3,2х18.019 ГОСТ 397-70 | Шплинт 3,2х18.019 ГОСТ 397-70 |
Загрузка ...
|
|
| 34 | 145.15.11.130 | Тяга |
Загрузка ...
|
|
| 35 | 145.15.11.120 | Крышка |
Загрузка ...
|
|
| 36 | 145.15.11.100 | Камнеуловитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
