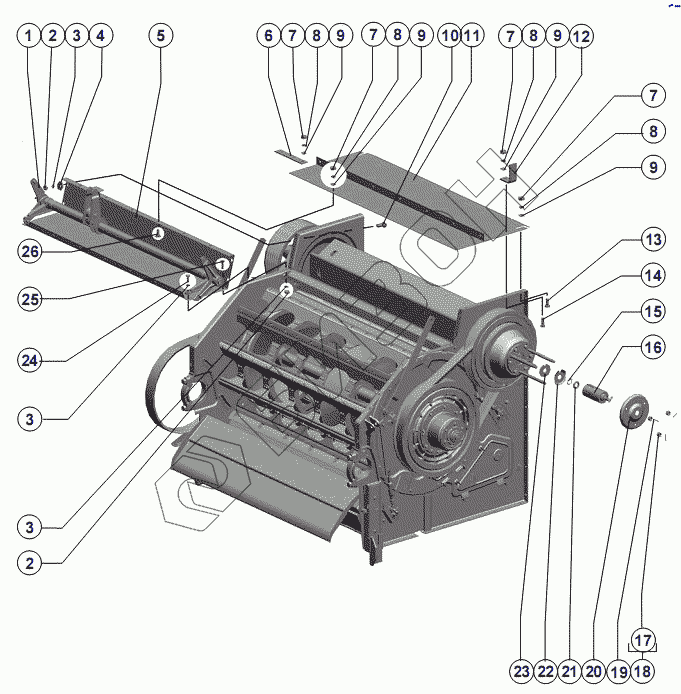

Графический каталог запасных частей к технике: РСМ-142 "Acros". Блок молотильный
1
2
2
3
3
3
4
5
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.15.07.000 | Вал торсиона |
Загрузка ...
|
|
| 2 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | ШайбаС12.01.019 ГОСТ 6958-78 | ШайбаС12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 5 | 142.15.00.030 | Крыша |
Загрузка ...
|
|
| 6 | 142.09.01.405 | Кронштейн |
Загрузка ...
|
|
| 7 | Гайка М10-6Н.6..019 ГОСТ5915-70 | Гайка М10-6Н.6..019 ГОСТ5915-70 |
Загрузка ...
|
|
| 8 | Шайба 10Т 65Г 019 ГОСТ6402-70 | Шайба 10Т 65Г 019 ГОСТ6402-70 |
Загрузка ...
|
|
| 9 | Шайба С10.01.019 ГОСТ6958-70 | Шайба С10.01.019 ГОСТ6958-70 |
Загрузка ...
|
|
| 10 | Болт М12-6gх25.88.35.019 ГОСТ 7798-70 | Болт М12-6gх25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | 145.15.00.030 | Крыша |
Загрузка ...
|
|
| 12 | 142.09.01.404 | Кронштейн |
Загрузка ...
|
|
| 13 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 14 | Болт М10-6gх30.88.35.019 ГОСТ 7798-70 | Болт М10-6gх30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | Шайба Н30.01.019 ГОСТ11872-89 | Шайба Н30.01.019 ГОСТ11872-89 |
Загрузка ...
|
|
| 16 | РСМ-10.09.01.010А-03 ТУ 23.1.152-86 | Гидроцилиндр РСМ-10.09.01.010А-03 ТУ 23.1.152-86 |
Загрузка ...
|
|
| 17 | Гайка М16-6Н.6.019 ГОСТ5918-73 | Гайка М16-6Н.6.019 ГОСТ5918-73 |
Загрузка ...
|
|
| 18 | 145.15.05.000 | Битер отбойный |
Загрузка ...
|
|
| 19 | Шплинт 4х32.019 ГОСТ397-79 | Шплинт 4х32.019 ГОСТ397-79 |
Загрузка ...
|
|
| 20 | РСМ-10.01.15.490 | Конус |
Загрузка ...
|
|
| 21 | Гайка М30х1,5-6Н.05.019 ГОСТ 11871-88 | Гайка М30х1,5-6Н.05.019 ГОСТ 11871-88 |
Загрузка ...
|
|
| 22 | РСМ-10.01.15.403А | Шайба |
Загрузка ...
|
|
| 23 | РСМ-10.01.15.441 | Шайба |
Загрузка ...
|
|
| 24 | Болт М12-6gх40.88.35.019 ГОСТ7798-70 | Болт М12-6gх40.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 25 | Болт М12-6gх45.88.35.019 ГОСТ7798-70 | Болт М12-6gх45.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 26 | Болт М10х25.46.019 ГОСТ7802-70 | Болт М10х25.46.019 ГОСТ7802-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
