Графический каталог запасных частей к технике: РСМ-142 "Acros". Площадка входа
8
11
12
12
12
13
13
13
14
18
18
24
25
26
26
27
28
29
30
31
32

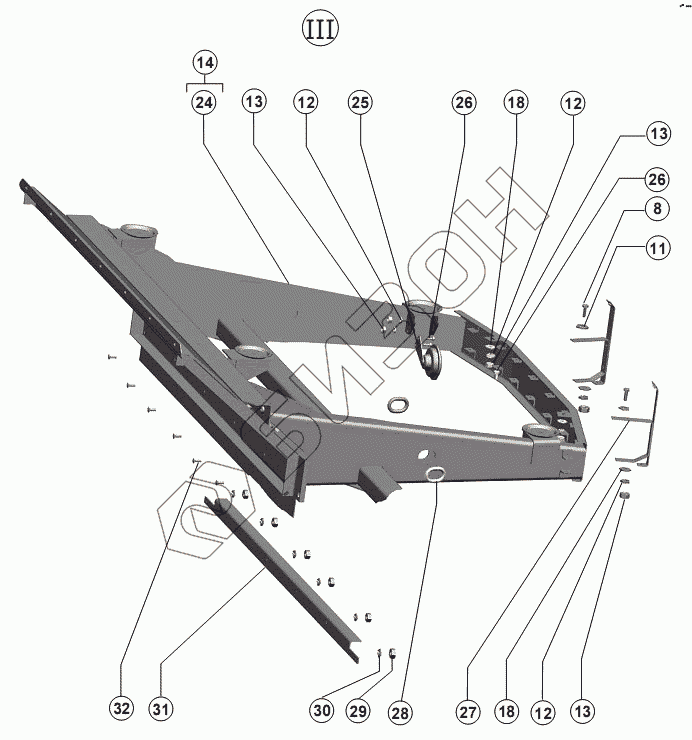

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.07.00.120 | Площадка |
Загрузка ...
|
|
| 2 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 3 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 4 | Шайба С.10х1,4.01.019 ГОСТ 11371-78 | Шайба С.10х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | Болт М10-6gx16.88.35.019 ГОСТ 7798-70 | Болт М10-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 7 | 142.09.17.030 | Гидроблок |
Загрузка ...
|
|
| 8 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | 101.07.00.510 | Кронштейн |
Загрузка ...
|
|
| 10 | 101.07.00.520 | Кронштейн |
Загрузка ...
|
|
| 11 | Шайба С.8.01.019 ГОСТ11371-78 | Шайба С.8.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 12 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | 142.07.00.010 | Площадка входа |
Загрузка ...
|
|
| 15 | РСМ-10.10.20.030 | Блок диодов |
Загрузка ...
|
|
| 16 | 142.09.17.402 | Кронштейн |
Загрузка ...
|
|
| 17 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 18 | Шайба С 8.01.019 ГОСТ 6958-78 | Шайба С 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 19 | 142.09.17.401 | Кронштейн |
Загрузка ...
|
|
| 20 | 142.07.00.110 | Площадка входа |
Загрузка ...
|
|
| 21 | 142.09.17.010 | Гидрораспределитель |
Загрузка ...
|
|
| 22 | 101.07.00.510-01 | Кронштейн |
Загрузка ...
|
|
| 23 | 101.07.00.520-01 | Кронштейн |
Загрузка ...
|
|
| 24 | 142.07.00.020 | Каркас |
Загрузка ...
|
|
| 25 | С313 ТУ 37.003.688-75 | Сигнал звуковой безрупорный С313 ТУ 37.003.688-75 код ОКП 45 7374 2173 01 |
Загрузка ...
|
|
| 26 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 27 | 101.07.00.570 | Кронштейн |
Загрузка ...
|
|
| 28 | 3518050-10077 | Окантовка |
Загрузка ...
|
|
| 29 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | 142.07.00.458 | Уголок |
Загрузка ...
|
|
| 32 | Болт М6х20.46.019 ГОСТ 7802-81 | Болт М6х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
