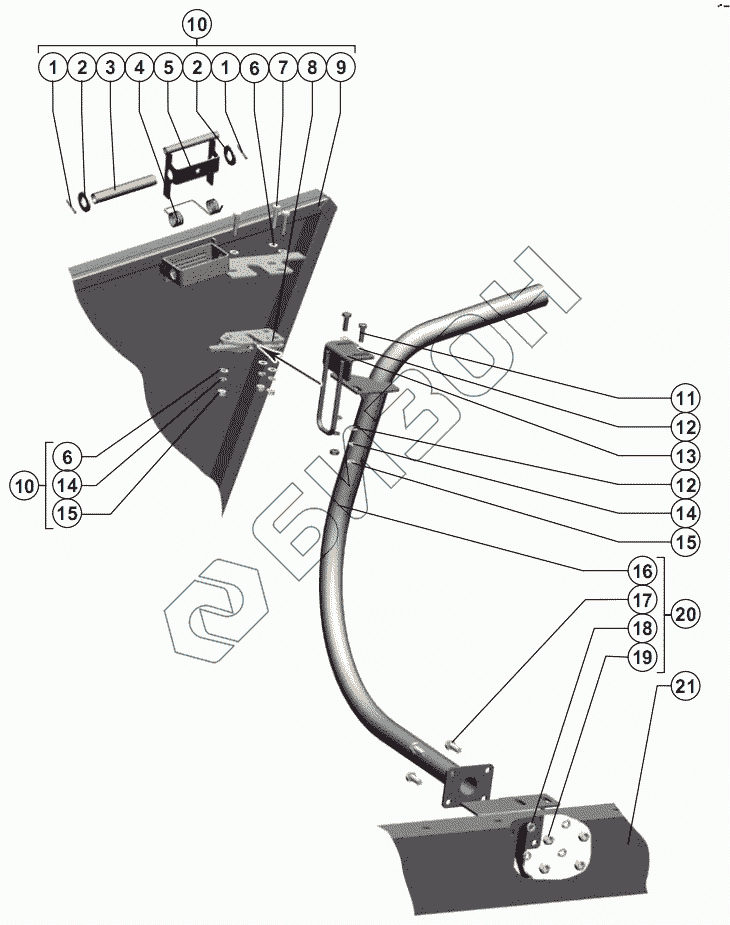

Графический каталог запасных частей к технике: РСМ-142 "Acros". Правое капотирование
1
1
2
2
3
4
5
6
6
7
8
9
10
10
11
12
12
13
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шплинт 2,5x25.019 ГОСТ 397-79 | Шплинт 2,5x25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 2 | Шайба С.18.01.019 ГОСТ 11371-78 | Шайба С.18.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | 101.01.57.803 | Труба |
Загрузка ...
|
|
| 4 | 101.01.57.602 | Пружина |
Загрузка ...
|
|
| 5 | 145.01.57.140 | Ручка |
Загрузка ...
|
|
| 6 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 7 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 8 | 142.01.57.400-01 | Замок |
Загрузка ...
|
|
| 9 | 145.01.57.690 | Щит |
Загрузка ...
|
|
| 10 | 145.01.57.680 | Капот задний |
Загрузка ...
|
|
| 11 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 13 | 145.01.56.920 | Серьга |
Загрузка ...
|
|
| 14 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | 145.01.67.350 | Каркас |
Загрузка ...
|
|
| 17 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 18 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | 145.01.69.520 | Экран правый |
Загрузка ...
|
|
| 21 | 145.11.02.000 | Рама |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
