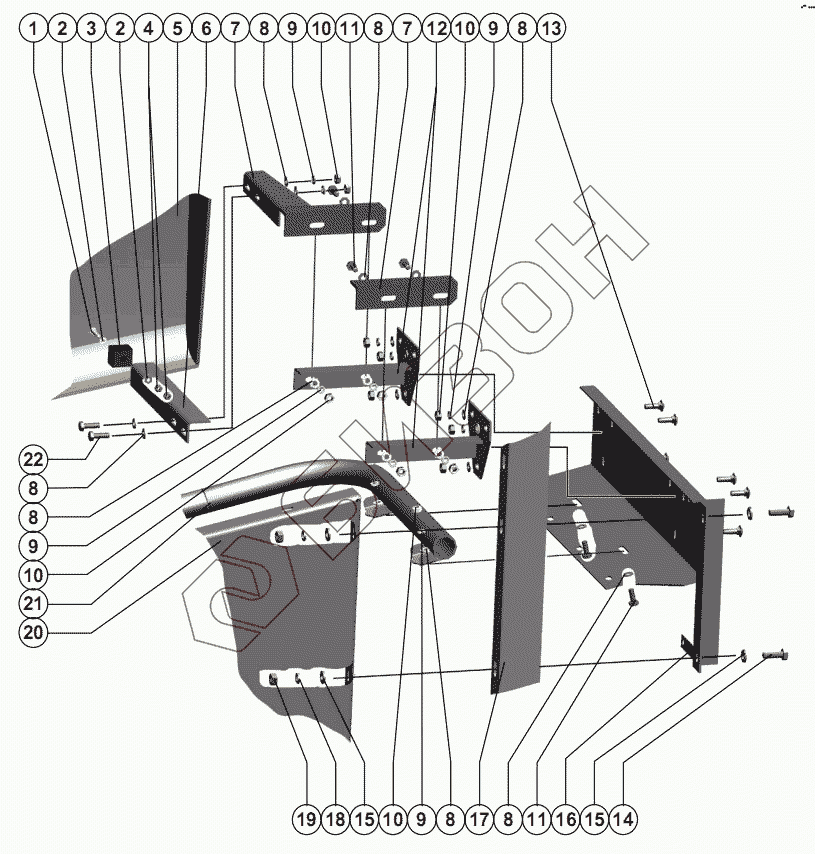

Графический каталог запасных частей к технике: РСМ-142 "Acros". Правое капотирование
1
2
2
3
4
5
6
7
7
8
8
8
8
8
8
8
9
9
9
9
10
10
10
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Винт В.М6-6gх30.48.019 ГОСТ 17473-80 | Винт В.М6-6gх30.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 2 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | РСМ-10.12.15.002 | Прокладка |
Загрузка ...
|
|
| 4 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | 145.00.67.500 | Капот |
Загрузка ...
|
|
| 6 | 145.01.69.485 | Кронштейн |
Загрузка ...
|
|
| 7 | 142.30.00.070 | Опора |
Загрузка ...
|
|
| 8 | Шайба С.8.01.019 ГОСТ 11371-78 | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 9 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | 145.01.69.620 | Кронштейн |
Загрузка ...
|
|
| 13 | Болт М8х25.46.019 ГОСТ 7802-81 | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 14 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | Шайба С.10х3.01.019 ГОСТ 11371-78 | Шайба С.10х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 16 | 145.01.69.610 | Кронштейн |
Загрузка ...
|
|
| 17 | 142.14.00.000 | Измельчитель-разбрасыватель |
Загрузка ...
|
|
| 18 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | 145.30.00.000 | Каркас |
Загрузка ...
|
|
| 21 | 145.01.69.520 | Экран правый |
Загрузка ...
|
|
| 22 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
