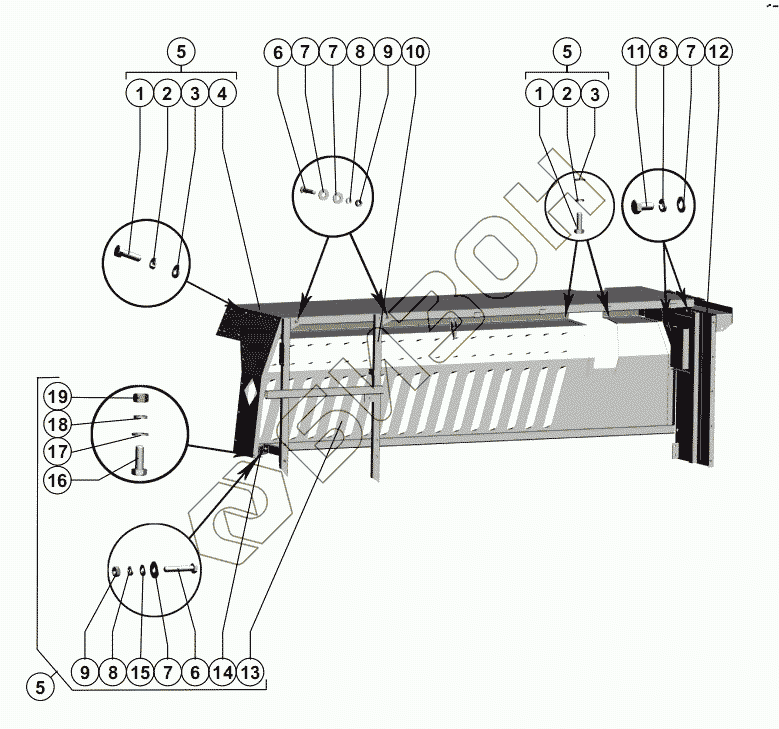

Графический каталог запасных частей к технике: РСМ-142 "Acros". Верхнее капотирование
1
1
2
2
3
3
4
5
5
5
6
6
7
7
7
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М6-6gx20.48.019 ГОСТ 7798-70 | Болт М6-6gx20.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | Шайба С.6.01.019 ГОСТ 11371-78 | Шайба С.6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | 145.01.58.010 | Щит |
Загрузка ...
|
|
| 5 | 145.01.58.070 | Щит |
Загрузка ...
|
|
| 6 | Болт М8-6gx45.88.35.019 ГОСТ 7798-70 | Болт М8-6gx45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 7 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 8 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 10 | 142.01.58.020 | Стойка гидробака |
Загрузка ...
|
|
| 11 | Болт М8-6gx16.88.019 ГОСТ 7798-70 | Болт М8-6gx16.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | 142.46.02.000 | Строение верхнее |
Загрузка ...
|
|
| 13 | 145.01.58.060 | Щит |
Загрузка ...
|
|
| 14 | 145.01.58.422 | Кронштейн |
Загрузка ...
|
|
| 15 | Шайба С.8.01.019 ГОСТ 11371-78 | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 16 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
