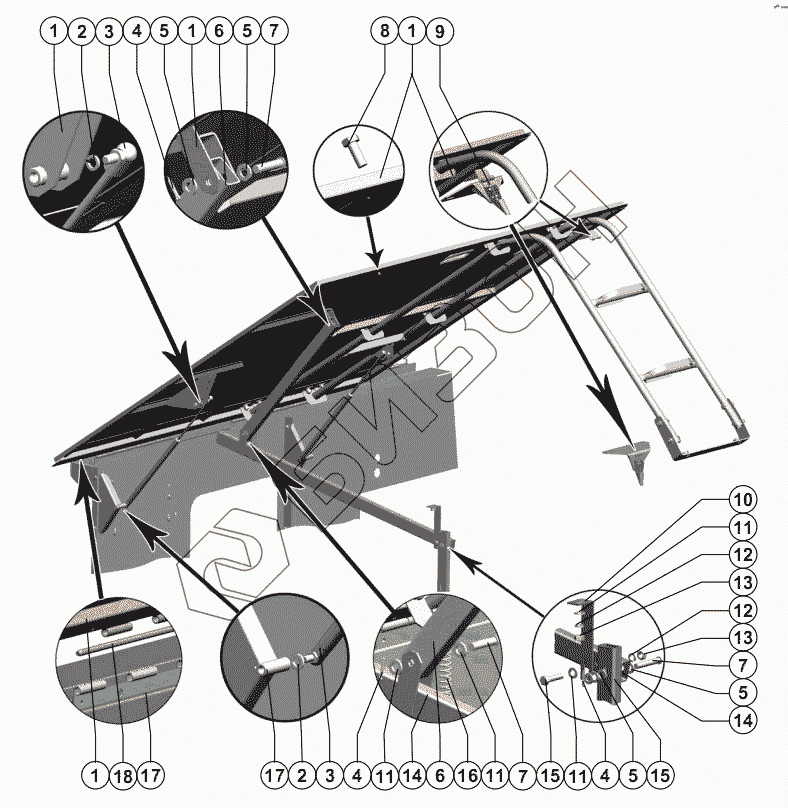

Графический каталог запасных частей к технике: РСМ-142 "Acros". Верхнее капотирование
1
1
1
1
2
2
3
3
4
4
4
5
5
5
5
6
6
7
7
7
8
9
10
11
11
11
11
12
12
13
13
14
14
15
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.00.58.500 | Капот |
Загрузка ...
|
|
| 2 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 12.6308010 ТУ РБ 00232147.068-99 | Пружина газовая 12.6308010 ТУ РБ 00232147.068-99 |
Загрузка ...
|
|
| 4 | Шплинт 3,2x20.019 ГОСТ 397-79 | Шплинт 3,2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 5 | Шайба С.10x3.01.019 ГОСТ 11371-78 | Шайба С.10x3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | 142.00.58.200 | Кронштейн |
Загрузка ...
|
|
| 7 | Ось 8-10 b12x45.35.Ц9.хр ГОСТ 9650-80 | Ось 8-10 b12x45.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 8 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | 142.05.00.850 | Кронштейн |
Загрузка ...
|
|
| 10 | 142.0058.432 | Уголок |
Загрузка ...
|
|
| 11 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | 142.00.58.210 | Кронштейн |
Загрузка ...
|
|
| 15 | 142.01.58.190 | Опора |
Загрузка ...
|
|
| 16 | МК-23.М.03.645 | Пружина |
Загрузка ...
|
|
| 17 | 142.46.02.00 | Строение верхнее |
Загрузка ...
|
|
| 18 | 145.01.58.602 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
