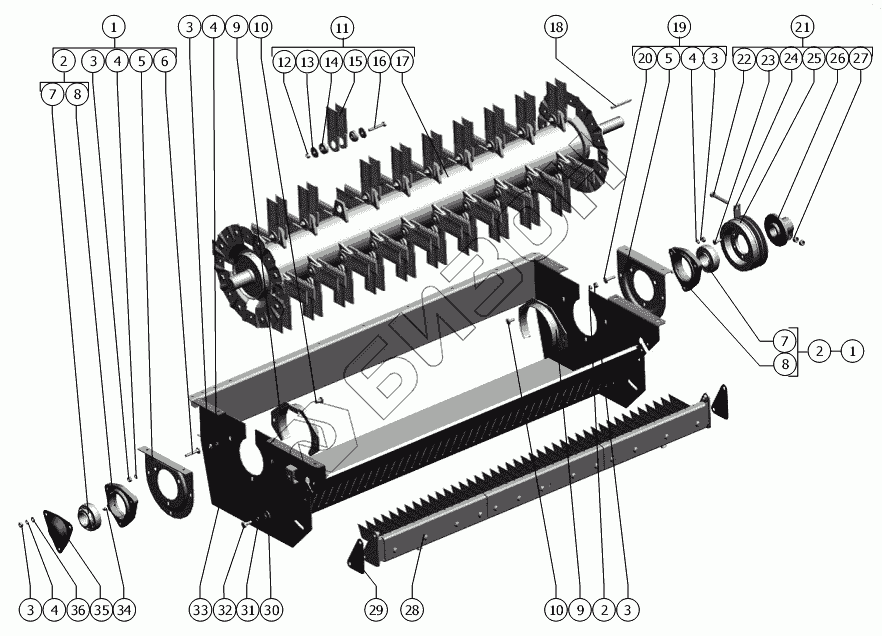

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Блок измельчителя
1
1
2
2
2
3
3
3
3
3
4
4
4
4
5
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.14.02.050-01 | Опора |
Загрузка ...
|
|
| 2 | Н.027.01.080-02 | Опора |
Загрузка ...
|
|
| 3 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | РСМ-091.14.02.422 | Фланец |
Загрузка ...
|
|
| 6 | М10х40.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 7 | 680210 А2НК7С17 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 8 | Н.027.108А-02 | Корпус подшипника |
Загрузка ...
|
|
| 9 | РСМ-091.14.02.040 | Отсекатель |
Загрузка ...
|
|
| 10 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 11 | РСМ-10Б.14.62.020 | Барабан |
Загрузка ...
|
|
| 12 | ISO 7042-М10-8 | Гайка шестигранная |
Загрузка ...
|
|
| 13 | РСМ-10Б.14.62.408 | Шайба |
Загрузка ...
|
|
| 14 | РСМ-10Б.14.62.602 | Втулка |
Загрузка ...
|
|
| 15 | РСМ-10Б.14.62.120 | Нож |
Загрузка ...
|
|
| 16 | М10-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | РСМ-10Б.14.62.060 | Вал |
Загрузка ...
|
|
| 18 | 12x8x90 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 19 | 142.14.02.050 | Опора |
Загрузка ...
|
|
| 20 | М10х55.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 21 | 145.14.02.040 | Шкив |
Загрузка ...
|
|
| 22 | М12-6gx80.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 23 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | РСМ-10Б.14.62.402А | Флажок |
Загрузка ...
|
|
| 25 | 145.14.02.101 | Шкив |
Загрузка ...
|
|
| 26 | РСМ-10Б.14.62.200 | Ступица |
Загрузка ...
|
|
| 27 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 28 | РСМ-141.14.02.030 | Противорез |
Загрузка ...
|
|
| 29 | РСМ-10Б. 14.62.403 | Прокладка |
Загрузка ...
|
|
| 30 | C 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 31 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 32 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | 142.14.02.010 | Корпус |
Загрузка ...
|
|
| 34 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 35 | РСМ-091.14.02.424 | Колпак |
Загрузка ...
|
|
| 36 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
