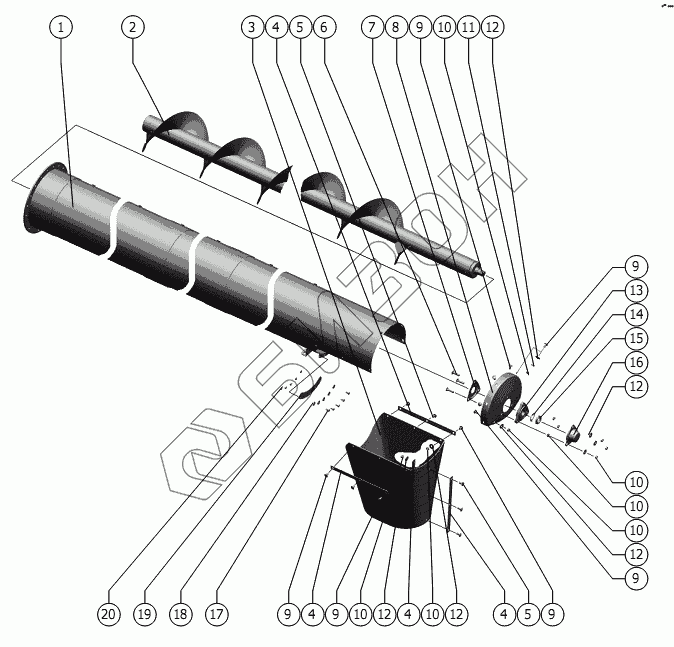

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Шнек выгрузной
1
2
3
4
4
4
4
5
5
6
7
8
9
9
9
9
9
9
10
10
10
10
10
10
11
12
12
12
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 145.48.01.090 | Корпус |
Загрузка ...
|
|
| 2 | 145.48.01.050 | Шнек |
Загрузка ...
|
|
| 3 | 145.48.01.007 | Фартук |
Загрузка ...
|
|
| 4 | 145.48.01.509 | Прижим |
Загрузка ...
|
|
| 5 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 6 | М10х45.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 7 | РСМ-10.01.55.429-01 | Шайба защитная |
Загрузка ...
|
|
| 8 | 145.48.01.404 | Фланец |
Загрузка ...
|
|
| 9 | М10х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 10 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 13 | Н.027.01.040-04 | Опора |
Загрузка ...
|
|
| 14 | 33.01.019 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 15 | М33х1,5-6H.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 16 | РСМ-10.08.07.016 | Колпак |
Загрузка ...
|
|
| 17 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 19 | 145.48.01.006 | Уплотнитель |
Загрузка ...
|
|
| 20 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
