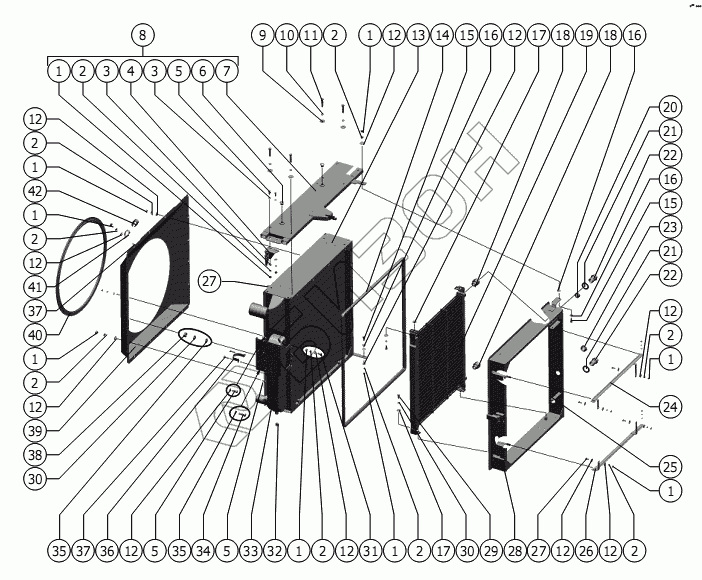

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Блок радиаторов
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
4
5
5
5
6
7
8
9
10
11
12
12
12
12
12
12
12
12
12
12
13
14
15
15
16
16
16
17
17
18
18
19
20
21
21
22
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
35
36
37
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | 8T 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 142.05.00.470 | Замок |
Загрузка ...
|
|
| 5 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | РСМ-10.04.20.063 | Заглушка |
Загрузка ...
|
|
| 7 | 142.05.00.430 | Опора |
Загрузка ...
|
|
| 8 | 142.05.00.440 | Опора |
Загрузка ...
|
|
| 9 | C 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 10 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | М12-6gx60.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 13 | БР145Г.1301.000 | Блок радиаторов |
Загрузка ...
|
|
| 14 | 142.05.00.009 | Уплотнитель |
Загрузка ...
|
|
| 15 | 101.05.00.603 | Болт |
Загрузка ...
|
|
| 16 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | C 10x2.01 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 18 | EGE28LMEDCF | Штуцер ввертной |
Загрузка ...
|
|
| 19 | ТТПМ 1500.1013.100-03 | Радиатор масляный |
Загрузка ...
|
|
| 20 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 21 | РСМ-10.04.24.005А-05 | Уплотнитель |
Загрузка ...
|
|
| 22 | SV28LOMDCFX | Штуцер проходной |
Загрузка ...
|
|
| 23 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 24 | РСМ-10.05.14.010Б | Рамка конденсатора |
Загрузка ...
|
|
| 25 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 26 | РСМ-10.05.14.010Б-01 | Рамка конденсатора |
Загрузка ...
|
|
| 27 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 28 | 142.05.00.230 | Рамка |
Загрузка ...
|
|
| 29 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 30 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 31 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 32 | МВ1500-00.01.611 | Пробка |
Загрузка ...
|
|
| 33 | 142.05.00.475 | Кронштейн |
Загрузка ...
|
|
| 34 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 35 | С.10х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 36 | РСМ-10.05.11.505 | Хомут |
Загрузка ...
|
|
| 37 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 38 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 39 | 142.05.00.290 | Диффузор |
Загрузка ...
|
|
| 40 | 142.05.00.015 | Уплотнитель |
Загрузка ...
|
|
| 41 | РСМ-10.05.11.503 | Хомут |
Загрузка ...
|
|
| 42 | 54-00670-18 | Прокладка изоляционная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
