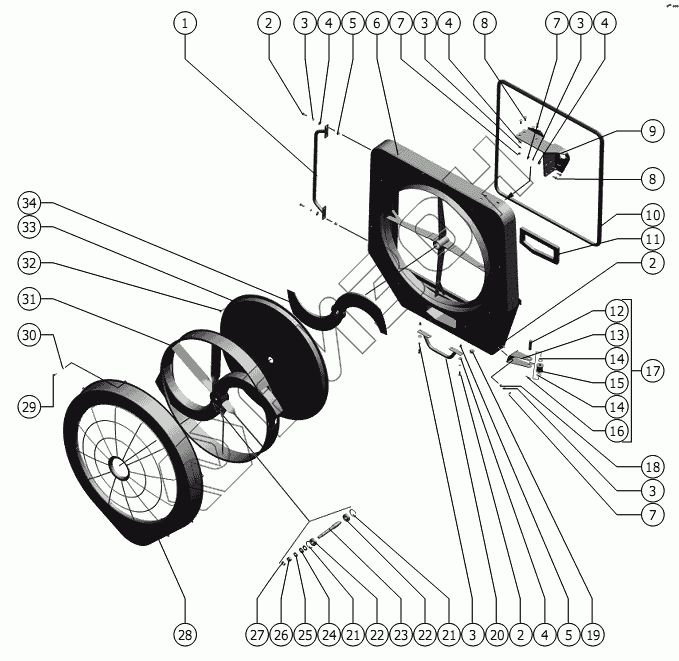

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Воздухозаборник
1
2
2
2
3
3
3
3
3
4
4
4
4
5
5
6
7
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.05.19.110 | Рукоятка |
Загрузка ...
|
|
| 2 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 3 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 5 | Rivkle 2330 108 0030 | Гайка заклепочная |
Загрузка ...
|
|
| 6 | 142.05.19.070 | Корпус |
Загрузка ...
|
|
| 7 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | М8х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 9 | 142.05.19.130 | Опора |
Загрузка ...
|
|
| 10 | 142.05.00.009-01 | Уплотнитель |
Загрузка ...
|
|
| 11 | РСМ-10.05.18.002Б | Прокладка |
Загрузка ...
|
|
| 12 | 6-16 b12x65.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 13 | 142.05.19.150 | Кронштейн |
Загрузка ...
|
|
| 14 | С.16х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | H.052.13.003 | Ролик |
Загрузка ...
|
|
| 16 | 4x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 17 | 142.05.19.140 | Опора |
Загрузка ...
|
|
| 18 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 19 | РСМ-10.04.20.063 | Заглушка |
Загрузка ...
|
|
| 20 | 142.05.19.120 | Рукоятка |
Загрузка ...
|
|
| 21 | B47 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 22 | 180204АС17 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 |
Загрузка ...
|
|
| 23 | РСМ-10.05.18.604 | Вал |
Загрузка ...
|
|
| 24 | С.18х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 26 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 27 | М16-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 28 | РСМ-10.05.18.040А | Кожух |
Загрузка ...
|
|
| 29 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 30 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 31 | РСМ-10.05.18.020 | Ротор или колесо или РСМ-10.05.18.001 |
Загрузка ...
|
|
| 32 | М6-6gx35.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | РСМ-10.05.18.050А | Сетка |
Загрузка ...
|
|
| 34 | РСМ-10.05.18.030 | Затенитель или РСМ-10.05.18.003 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
