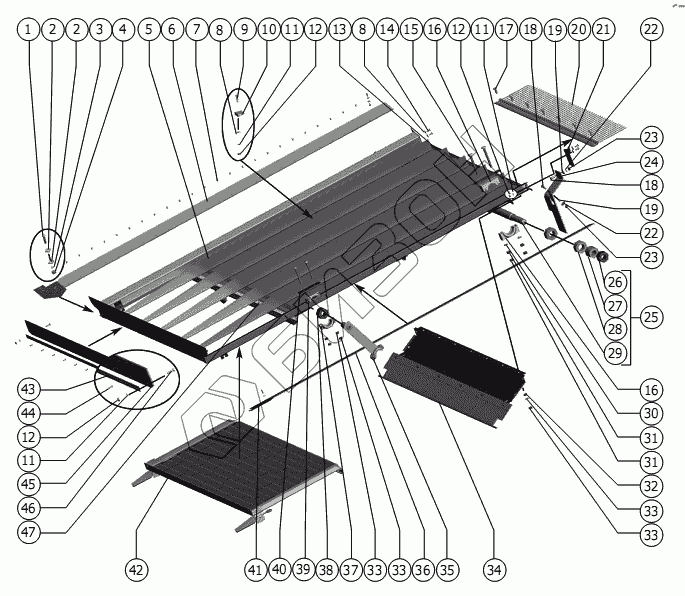

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Доска стрясная
1
2
2
3
4
5
6
7
8
8
9
10
11
11
11
12
12
12
13
14
15
16
16
17
18
18
19
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
33
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В.М5-6gх20.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 2 | C 5х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 3 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | М5-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 5 | РСМ-10.01.08.010В | Доска стрясная |
Загрузка ...
|
|
| 6 | РСМ-10.01.08.002Б-01 | Отлив |
Загрузка ...
|
|
| 7 | 140-5х14.01. 10кп.016 ОСТ 23.2.437-77 | Заклёпка |
Загрузка ...
|
|
| 8 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 9 | М6-6gx30.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | 90064 | Прокладка |
Загрузка ...
|
|
| 11 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.01.404 | Пластина |
Загрузка ...
|
|
| 14 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | М12х120.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 16 | РСМ-10.01.01.205Б | Хомут |
Загрузка ...
|
|
| 17 | М10х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 18 | М8х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 19 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 20 | РСМ-10.01.08.040А | Пальцевая решетка |
Загрузка ...
|
|
| 21 | РСМ-10.01.08.004А | Накладка |
Загрузка ...
|
|
| 22 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | 142.11.08.017 | Уплотнитель |
Загрузка ...
|
|
| 25 | РСМ-10.01.06.140 | Вал в сборе |
Загрузка ...
|
|
| 26 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 27 | РСМ-10.01.06.004 | Втулка |
Загрузка ...
|
|
| 28 | РСМ-10.01.06.005 | Втулка |
Загрузка ...
|
|
| 29 | РСМ-10.01.06.604 | Вал |
Загрузка ...
|
|
| 30 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 31 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 32 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 33 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 34 | РСМ-10.01.01.180 | Щиток |
Загрузка ...
|
|
| 35 | РСМ-10.01.08.030А | Подвеска |
Загрузка ...
|
|
| 36 | РСМ-10.01.08.002Б | Отлив |
Загрузка ...
|
|
| 37 | 54-30127-01 | Крышка |
Загрузка ...
|
|
| 38 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 39 | РСМ-10.01.08.201 | Хомут |
Загрузка ...
|
|
| 40 | РСМ-10Б.01.08.421 | Пластина |
Загрузка ...
|
|
| 41 | РСМ-10.01.08.009 | Косынка |
Загрузка ...
|
|
| 42 | РСМ-10.01.08.020А | Надставка |
Загрузка ...
|
|
| 43 | РСМ-10.01.08.501 | Планка |
Загрузка ...
|
|
| 44 | 5х18.01. 10кп.016 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 45 | РСМ-10.01.08.001А | Отлив |
Загрузка ...
|
|
| 46 | М6-6gx25.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 47 | РСМ-10Б.01.08.001 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
