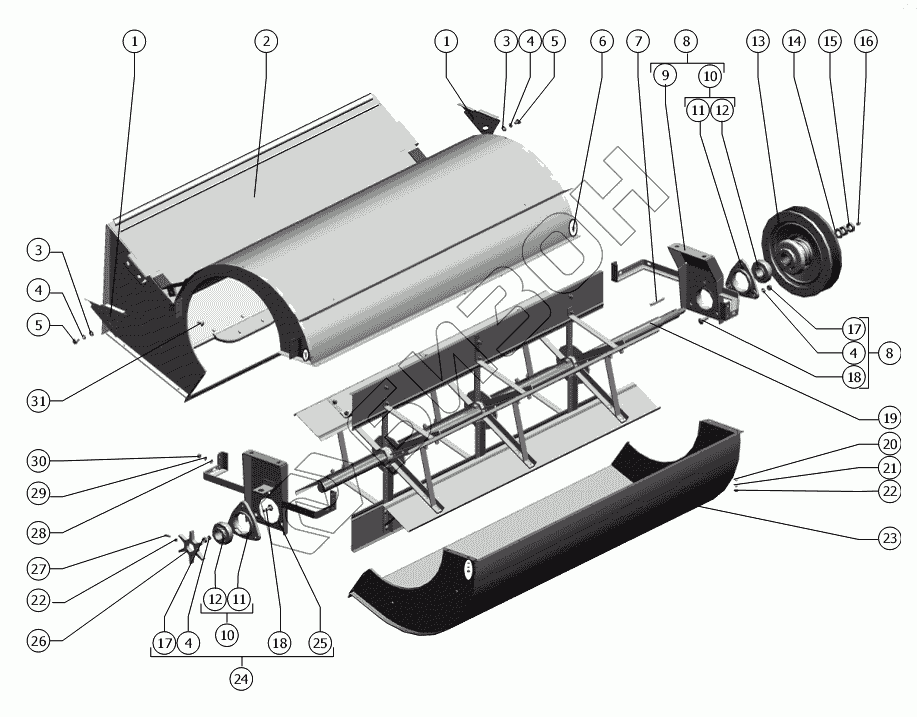

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Вентилятор
1
1
2
3
3
4
4
4
4
5
5
6
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.03.427 | Щиток |
Загрузка ...
|
|
| 2 | РСМ-10Б.01.03.140Б | Кожух |
Загрузка ...
|
|
| 3 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М10-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | М6-6gx14.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | 8x7x70 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 8 | РСМ-10Б.01.03.190 | Кронштейн в сборе |
Загрузка ...
|
|
| 9 | РСМ-10Б.01.03.110А | Кронштейн |
Загрузка ...
|
|
| 10 | Н.027.01.050 | Опора подшипника |
Загрузка ...
|
|
| 11 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 12 | 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.03.160А | Шкив вентилятора |
Загрузка ...
|
|
| 14 | С.20х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | М20х1,5-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 16 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 17 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | М10х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 19 | РСМ-10.01.03.020А | Крылач |
Загрузка ...
|
|
| 20 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 22 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 23 | РСМ-10Б.01.03.150А | Кожух |
Загрузка ...
|
|
| 24 | РСМ-10Б.01.03.180 | Кронштейн в сборе |
Загрузка ...
|
|
| 25 | РСМ-10Б.01.03.080А | Кронштейн |
Загрузка ...
|
|
| 26 | РСМ-10.10.30.012А-01 | Звездочка |
Загрузка ...
|
|
| 27 | М6х20.22Н ТУ 23.4617472.07-91 | Винт |
Загрузка ...
|
|
| 28 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 29 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 30 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 31 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
