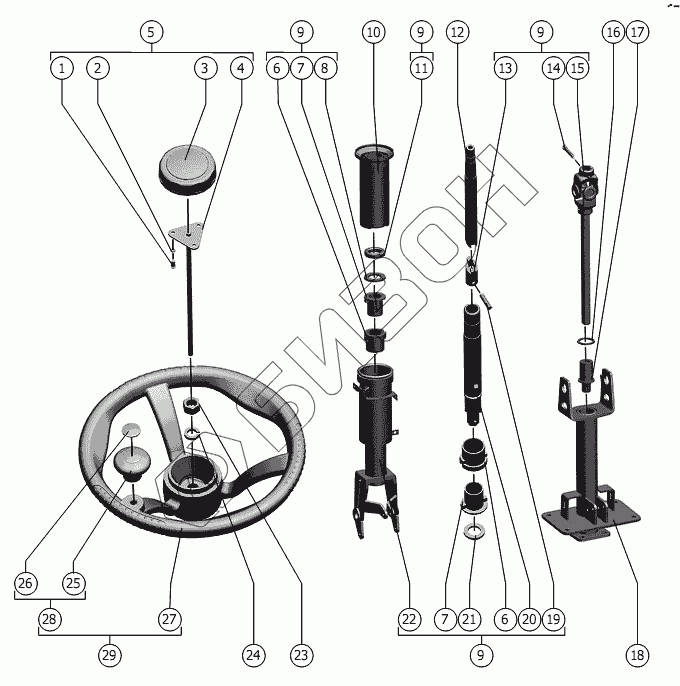

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Колонка рулевая
1
2
3
4
5
6
6
7
7
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В.М5-6gх10.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 2 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | МРУ-1.13.080 | Крышка |
Загрузка ...
|
|
| 4 | 101.06.13.100 | Ось |
Загрузка ...
|
|
| 5 | 101.06.13.040 | Зажим |
Загрузка ...
|
|
| 6 | РСМ-10.04.13.005 | Виброизолятор |
Загрузка ...
|
|
| 7 | РСМ-10.04.13.003 | Втулка |
Загрузка ...
|
|
| 8 | С.27х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | 101.26.13.010 | Вал рулевой |
Загрузка ...
|
|
| 10 | 101.06.13.001 | Чехол |
Загрузка ...
|
|
| 11 | М30х1,5-6H.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 12 | 101.06.13.803 | Вал рулевой |
Загрузка ...
|
|
| 13 | А 63.01.201 | Хвостовик вала |
Загрузка ...
|
|
| 14 | 6,3x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 15 | 01.005.2100-00.0011 ТУ 23.2.2107-89 | Шарнир с валом |
Загрузка ...
|
|
| 16 | 101.06.13.421 | Шайба |
Загрузка ...
|
|
| 17 | 101.06.13.070 | Насадка |
Загрузка ...
|
|
| 18 | 101.06.13.060 | Стойка |
Загрузка ...
|
|
| 19 | 8m6 х 36 ГОСТ 3128-70 | Штифт |
Загрузка ...
|
|
| 20 | 101.06.13.130 | Вал |
Загрузка ...
|
|
| 21 | С.22х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | 101.26.13.090 | Стойка |
Загрузка ...
|
|
| 23 | М16х1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 24 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 25 | МРУ-1.13.100 | Рукоятка |
Загрузка ...
|
|
| 26 | МРУ-1.13.047 | Аппликация |
Загрузка ...
|
|
| 27 | МРУ-1.13.050 | Колесо рулевое |
Загрузка ...
|
|
| 28 | МРУ-1.13.090 | Рукоятка |
Загрузка ...
|
|
| 29 | МРУ-1.13.040 | Колесо рулевое |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
