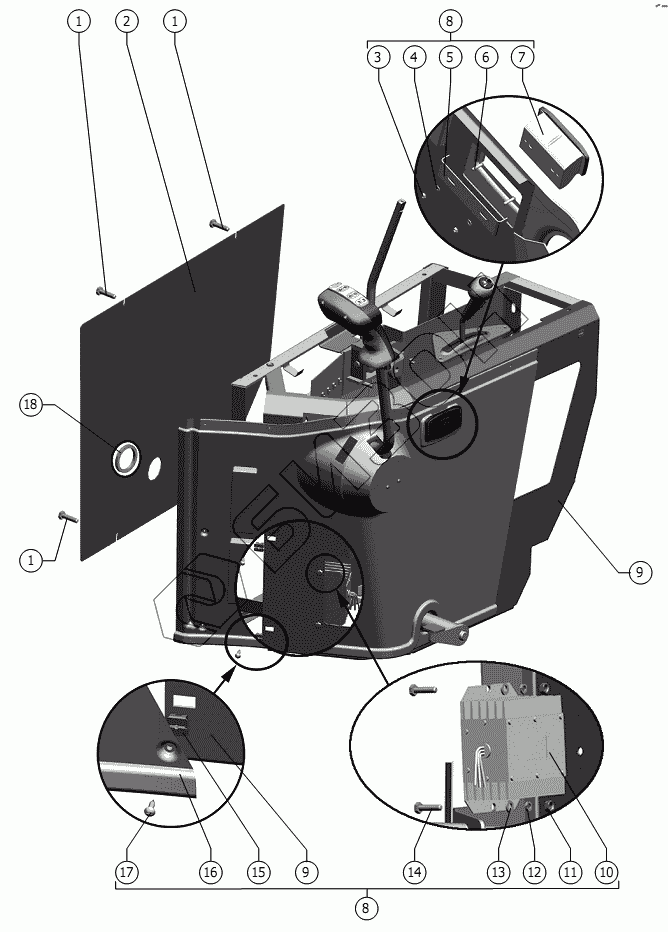

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Пульт управления
1
1
1
2
3
4
5
6
7
8
8
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В.М4-6gх16.48.016 ГОСТ 17474-80 | Винт |
Загрузка ...
|
|
| 2 | 101.26.01.432 | Панель |
Загрузка ...
|
|
| 3 | М4-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | С.4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 5 | 101.26.01.474 | Кронштейн |
Загрузка ...
|
|
| 6 | В.М4-6gх16.48.036 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 7 | 2105-8203200 | Пепельница |
Загрузка ...
|
|
| 8 | 142.06.01.200-04 | Пульт управления |
Загрузка ...
|
|
| 8 | 142.06.01.200-03 | Пульт управления |
Загрузка ...
|
|
| 8 | 142.06.01.200-02 | Пульт управления |
Загрузка ...
|
|
| 8 | 142.06.01.200-01 | Пульт управления |
Загрузка ...
|
|
| 8 | 142.06.01.200 | Пульт управления |
Загрузка ...
|
|
| 9 | 101.04.01.360-01 | Каркас |
Загрузка ...
|
|
| 10 | ПН 24/12-120 ФМИП.436437.002 ТУ | Преобразователь напряжения |
Загрузка ...
|
|
| 11 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | М6-6gx25.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | 3302-5301594 | Гайка |
Загрузка ...
|
|
| 16 | 101.04.01.087 | Панель боковая |
Загрузка ...
|
|
| 17 | 1-4x16.019 ГОСТ 1144-80 | Шуруп |
Загрузка ...
|
|
| 18 | РСМ-10Б.06.21.002 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
