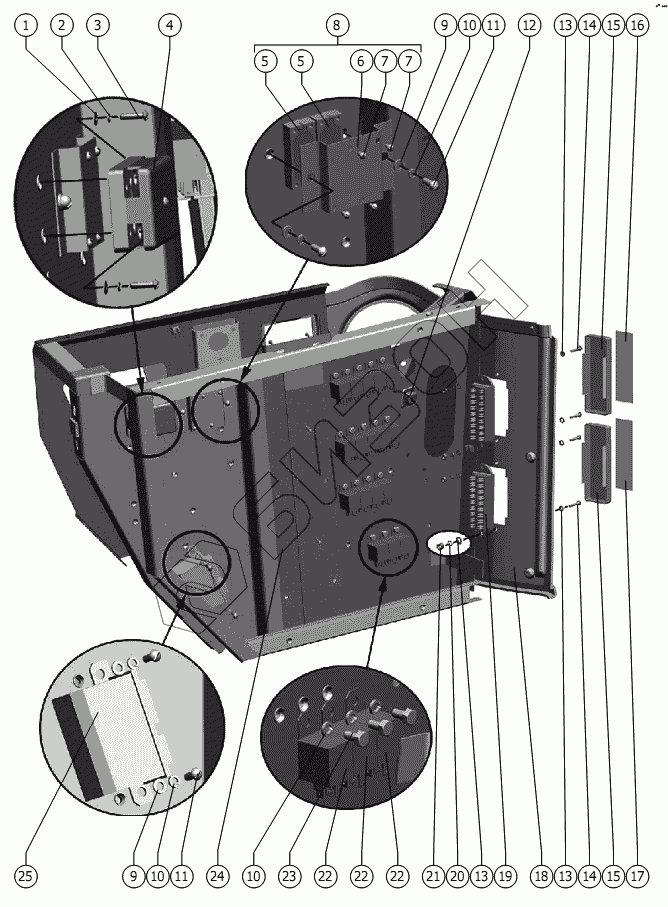

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Пульт управления
1
2
3
4
5
5
6
7
7
8
9
9
10
10
10
11
11
12
13
13
13
14
14
15
15
16
17
18
19
19
20
21
22
22
22
22
22
23
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6Т 65Г 019 ГОСТ 6402-70 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 6Т 65Г 019 ГОСТ 6402-70 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 1 | С.4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 2 | 4Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | В.М5-6gх16.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 4 | 111.3722 ТУ 37.003.754-76 код ОКП 45 7373 1382 | Блок предохранителей |
Загрузка ...
|
|
| 5 | БД2 14МО.390.367 ТУ | Блок диодов |
Загрузка ...
|
|
| 6 | 101.10.12.419 | Кронштейн |
Загрузка ...
|
|
| 7 | 4х8.01.019 ГОСТ 10621-80 | Винт |
Загрузка ...
|
|
| 8 | 101.10.06.080 | Блок диодов БД 2 |
Загрузка ...
|
|
| 9 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | В.М6-6gх16.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 12 | 86.3710-02.00 ТУ 37.461.024-98 | Выключатель |
Загрузка ...
|
|
| 13 | C 5х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 14 | В.М5-6gх25.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 15 | 101.06.00.049 | Крышка |
Загрузка ...
|
|
| 16 | 101.06.00.043 | Табличка |
Загрузка ...
|
|
| 17 | 101.06.00.044 | Табличка |
Загрузка ...
|
|
| 18 | 101.04.01.087 | Панель боковая |
Загрузка ...
|
|
| 19 | 46.3722 ТУ 37.469.027-98 Код ОКП 45 7373 1605 | Блок предохранителей |
Загрузка ...
|
|
| 19 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | М5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 21 | 753.3777 ТУ 37.469.093-2006 код продукции 45 7374 9033 | Реле |
Загрузка ...
|
|
| 22 | 753.3777 ТУ 37.469.093-2006 код продукции 45 7374 9033 | Реле |
Загрузка ...
|
|
| 22 | 753.3777 ТУ 37.469.093-2006 код продукции 45 7374 9033 | Реле |
Загрузка ...
|
|
| 22 | 753.3777 ТУ 37.469.093-2006 код продукции 45 7374 9033 | Реле |
Загрузка ...
|
|
| 23 | М6-6gx12.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 23 | М6-6gx12.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 23 | М6-6gx12.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | 101.04.01.360-01 | Каркас |
Загрузка ...
|
|
| 25 | РС 951А-У-ХЛ ТУ 37.453.056-82 (код ОКП 45 7374 6556) | Прерыватель указателей поворота |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
