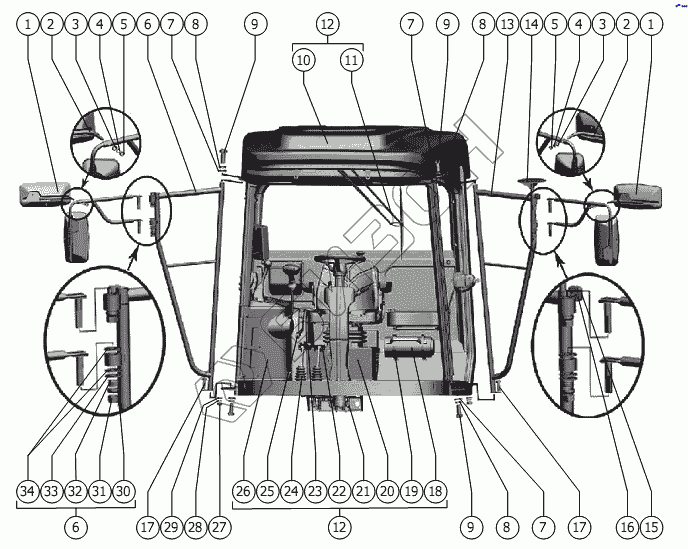

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Рабочее место
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
8
8
9
9
9
10
11
12
12
12
12
12
12
12
12
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
26
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 53205-8201020-10 ТУ 4535-001-50638908-01 | Внешнее зеркало заднего вида |
Загрузка ...
|
|
| 2 | 101.04.03.080 | Кронштейн |
Загрузка ...
|
|
| 3 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | 101.04.03.010-01 | Кронштейн зеркала |
Загрузка ...
|
|
| 7 | С.14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | М14-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | 101.26.00.110 | Экран |
Загрузка ...
|
|
| 11 | 84.5205800-10 ГОСТ 18699-73 | Рычаг стеклоочистителя |
Загрузка ...
|
|
| 12 | 142.06.00.000-02 | Рабочее место |
Загрузка ...
|
|
| 12 | 142.06.00.000-10 | Рабочее место |
Загрузка ...
|
|
| 12 | 142.06.00.000-09 | Рабочее место |
Загрузка ...
|
|
| 12 | 142.06.00.000-08 | Рабочее место |
Загрузка ...
|
|
| 12 | 142.06.00.000-07 | Рабочее место |
Загрузка ...
|
|
| 12 | 142.06.00.000-06 | Рабочее место |
Загрузка ...
|
|
| 12 | 142.06.00.000-05 | Рабочее место |
Загрузка ...
|
|
| 12 | 142.06.00.000-01 | Рабочее место |
Загрузка ...
|
|
| 12 | 142.06.00.000 | Рабочее место |
Загрузка ...
|
|
| 13 | 101.04.03.010 | Кронштейн зеркала |
Загрузка ...
|
|
| 14 | РСМ-10Б.04.21.220 | Кронштейн |
Загрузка ...
|
|
| 15 | А 13.38.002 | Чехол |
Загрузка ...
|
|
| 16 | 101.07.00.840 | Упор |
Загрузка ...
|
|
| 17 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | В-3,0 ТУ 14-123-93-00 | Термос бытовой В-3,0 ТУ 14-123-93-00 |
Загрузка ...
|
|
| 19 | 54-00630 | Хомут крепления термоса |
Загрузка ...
|
|
| 20 | 101.26.00.070 | Кожух |
Загрузка ...
|
|
| 21 | 101.06.20.000 | Блок педалей |
Загрузка ...
|
|
| 22 | РСМ-10.04.14.020 | Педаль левая |
Загрузка ...
|
|
| 23 | РСМ-10.04.14.030 | Педаль тормоза правая |
Загрузка ...
|
|
| 24 | РСМ-10.04.10.065 | Чехол |
Загрузка ...
|
|
| 25 | 101.04.15.000 | Рычаг стояночного тормоза |
Загрузка ...
|
|
| 26 | 142.06.01.200-02 | Пульт управления |
Загрузка ...
|
|
| 26 | 142.06.01.200-04 | Пульт управления |
Загрузка ...
|
|
| 26 | 142.06.01.200-03 | Пульт управления |
Загрузка ...
|
|
| 26 | 142.06.01.200-01 | Пульт управления |
Загрузка ...
|
|
| 26 | 142.06.01.200 | Пульт управления |
Загрузка ...
|
|
| 27 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 28 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 29 | С. 10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 30 | РСМ-10.12.00.447 | Шайба |
Загрузка ...
|
|
| 31 | М20х1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 32 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 33 | 101.06.11.401 | Шайба |
Загрузка ...
|
|
| 34 | 101.04.11.015 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
