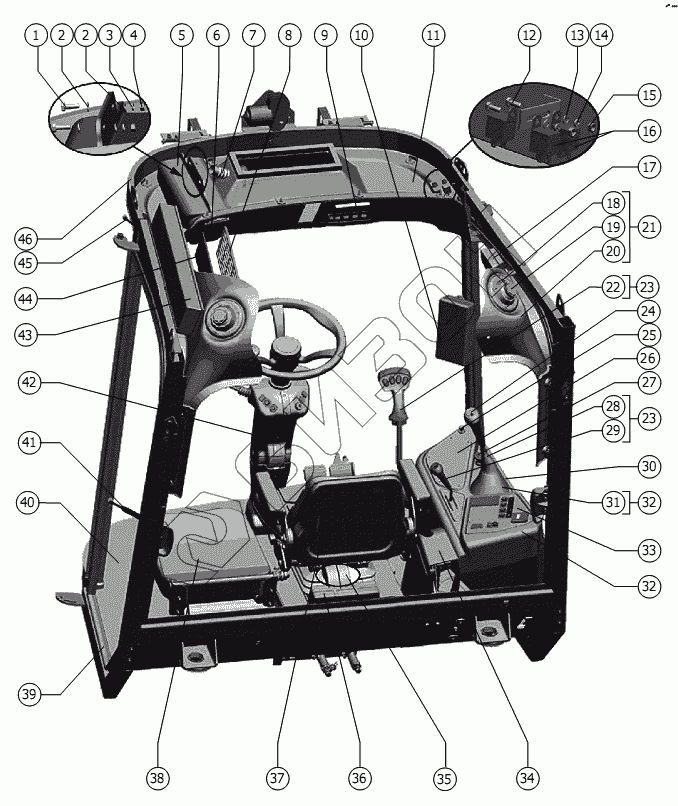

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Рабочее место
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
23
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 101.06.18.030 | 101.06.18.030 | Рычаг |
Загрузка ...
|
|
| 101.04.00.120 | 101.04.00.120 | Панель |
Загрузка ...
|
|
| 1 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | 101.04.00.290 | Корпус охладителя |
Загрузка ...
|
|
| 6 | 101.04.00.280 | Крышка охладителя |
Загрузка ...
|
|
| 7 | 101.04.00.006 | Труба |
Загрузка ...
|
|
| 8 | РСМ-10.04.20.054 | Решетка |
Загрузка ...
|
|
| 9 | 101.06.00.190 | Панель |
Загрузка ...
|
|
| 10 | ПИ-142 ЮГИШ.426471.002 | Панель информационная ПИ-142 ЮГИШ.426471.002 |
Загрузка ...
|
|
| 11 | 101.04.01.080 | Потолок |
Загрузка ...
|
|
| 12 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | 753.3777 ТУ 37.469.093-2006 код продукции 45 7374 9033 | Реле |
Загрузка ...
|
|
| 17 | 0026.12.3714 Код ОКП 45 7372 330 ТУ 37.458.064-90 | Плафон |
Загрузка ...
|
|
| 18 | В.М4-6gх16.48.036 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 19 | U90AS10 ФКШБ.467292.020 ГЧ | Система акустическая |
Загрузка ...
|
|
| 20 | 04.01.091 | Потолок |
Загрузка ...
|
|
| 21 | 101.04.01.100 | Потолок |
Загрузка ...
|
|
| 22 | 101.04.17.000 | Рычаг управления движением |
Загрузка ...
|
|
| 23 | 142.06.01.200-04 | Пульт управления |
Загрузка ...
|
|
| 23 | 142.06.01.200-02 | Пульт управления |
Загрузка ...
|
|
| 23 | 142.06.01.200-01 | Пульт управления |
Загрузка ...
|
|
| 23 | 142.06.01.200 | Пульт управления |
Загрузка ...
|
|
| 23 | 142.06.01.200-03 | Пульт управления |
Загрузка ...
|
|
| 24 | 101.26.12.050 | Рукоятка |
Загрузка ...
|
|
| 25 | ПТ10-01 | Прикуриватель |
Загрузка ...
|
|
| 26 | ПУ-142-02 ЮГИШ.426471.009-01 | Пульт управления |
Загрузка ...
|
|
| 27 | КУ113201 ТУ 16-93 БКЖИ.642245.001 ТУ | Выключатель |
Загрузка ...
|
|
| 28 | 142.06.01.230 | Рычаг |
Загрузка ...
|
|
| 29 | 101.04.11.000 | Рычаг |
Загрузка ...
|
|
| 30 | PL 0027 ТУ 000279234.082-2007 | Пружина газовая |
Загрузка ...
|
|
| 31 | 101.04.00.030 | Чехол |
Загрузка ...
|
|
| 32 | 101.04.00.400 | Накладка |
Загрузка ...
|
|
| 33 | 142.06.00.180 | Панель |
Загрузка ...
|
|
| 34 | 101.04.01.030 | Чехол |
Загрузка ...
|
|
| 35 | 101.04.00.270 | Отопитель |
Загрузка ...
|
|
| 36 | РСМ-10.04.21.120 | Аптечка |
Загрузка ...
|
|
| 37 | F2001A/ SM 80XSW ТУ4760-021-32268974-2003 | Сиденье оператора |
Загрузка ...
|
|
| 38 | 101.06.01.320 | Сиденье |
Загрузка ...
|
|
| 39 | 101.06.01.071 | Профиль |
Загрузка ...
|
|
| 40 | 101.26.01.039-01 | Коврик |
Загрузка ...
|
|
| 41 | PL 0017 ТУ 000279234.082-2007 | Пружина газовая |
Загрузка ...
|
|
| 42 | 101.26.13.000 | Колонка рулевая |
Загрузка ...
|
|
| 43 | Т40М1-8102360 ТУ 4761.046.00232058-2000 | Фильтр |
Загрузка ...
|
|
| 44 | РСМ-10.04.20.057 | Фильтр |
Загрузка ...
|
|
| 45 | АВ-16 ФКШБ.464328.050 ГЧ | Антенна автомобильная активная Буран |
Загрузка ...
|
|
| 46 | 101.04.02.000 | Каркас |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
