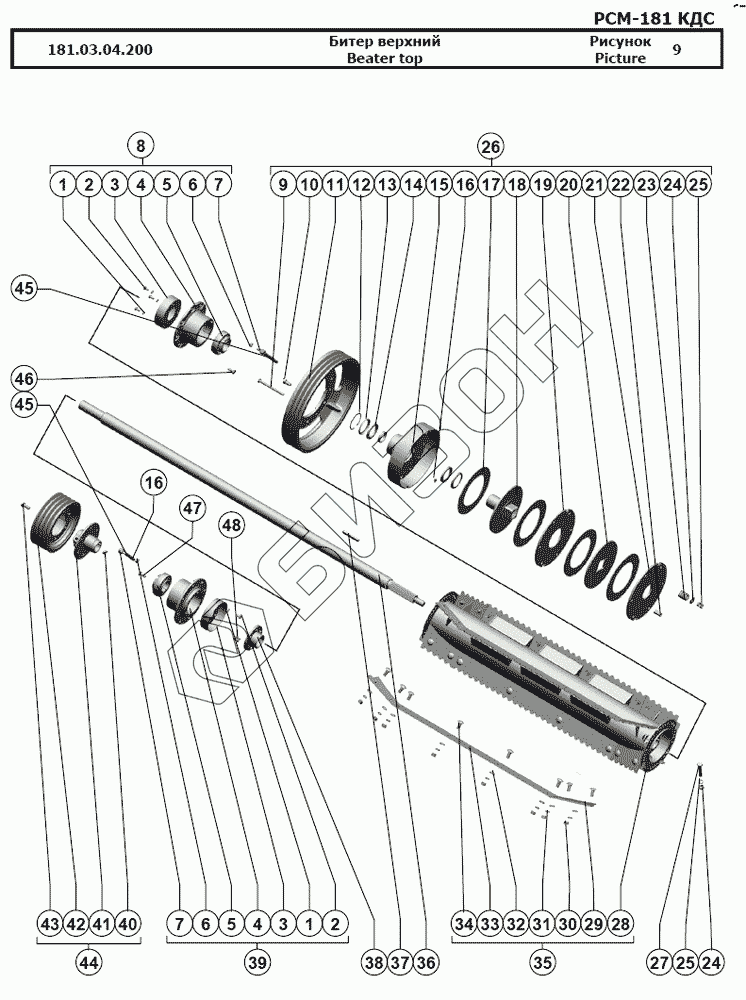

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Битер верхний
181.03.04.200
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.03.04.200 | 181.03.04.200 | Битер верхний |
Загрузка ...
|
|
| 1 | [Шайба 8Т 65Г 019] | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 2 | [Болт М8-6gx16.88.35.019] | Болт М8-6gx16.88.35.019 |
Загрузка ...
|
|
| 3 | 181.03.00.590 | Кожух |
Загрузка ...
|
|
| 4 | 181.03.00.202 | Фланец |
Загрузка ...
|
|
| 5 | [Подшипник 680210 А2НК7С17] | Подшипник 680210 А2НК7С17 |
Загрузка ...
|
|
| 6 | [Гайка М10-6H.6.019] | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 7 | РСМ-10.01.15.613 | Переходник |
Загрузка ...
|
|
| 8 | 181.03.00.170-01 | Опора |
Загрузка ...
|
|
| 9 | [Болт М10-6gx120.88.35.019] | Болт М10-6gx120.88.35.019 |
Загрузка ...
|
|
| 10 | [Болт М12-6gx25.88.35.019] | Болт М12-6gx25.88.35.019 |
Загрузка ...
|
|
| 11 | 181.03.10.101 | Шкив |
Загрузка ...
|
|
| 12 | [Кольцо C72] | Кольцо C72 |
Загрузка ...
|
|
| 13 | РСМ-100.33.40.412 | Обечайка |
Загрузка ...
|
|
| 14 | РСМ-100.33.40.002 | Кольцо |
Загрузка ...
|
|
| 15 | 181.03.10.330 | Ступица |
Загрузка ...
|
|
| 16 | [Маслёнка 1.2.Ц6.хр] | Маслёнка 1.2.Ц6.хр |
Загрузка ...
|
|
| 17 | 54-01069 | Накладка фрикционная |
Загрузка ...
|
|
| 18 | 181.03.10.370 | Ступица |
Загрузка ...
|
|
| 19 | 181.03.10.416 | Диск |
Загрузка ...
|
|
| 20 | 181.03.10.415 | Диск |
Загрузка ...
|
|
| 21 | 181.03.10.414 | Диск |
Загрузка ...
|
|
| 22 | 181.03.10.801 | Втулка |
Загрузка ...
|
|
| 23 | ЖКС 01.622 | Пружина |
Загрузка ...
|
|
| 24 | [Шайба 12Т 65Г 019] | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 25 | [Гайка М12-6H.6.019] | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 26 | 181.03.10.300 | Шкив |
Загрузка ...
|
|
| 27 | [Болт М12-6gx75.88.35.019] | Болт М12-6gx75.88.35.019 |
Загрузка ...
|
|
| 28 | 181.03.04.210 | Битер |
Загрузка ...
|
|
| 29 | 181.03.04.418 | Гребенка |
Загрузка ...
|
|
| 30 | [Гайка М12-6H.6.019] | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 31 | [Шайба 12Т 65Г 019] | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 32 | [Шайба С.12х2.01.019] | Шайба С.12х2.01.019 |
Загрузка ...
|
|
| 33 | 181.03.04.502 | Гребенка |
Загрузка ...
|
|
| 34 | [Болт М12х30.46.019] | Болт М12х30.46.019 |
Загрузка ...
|
|
| 35 | 181.03.04.200 | Битер верхний |
Загрузка ...
|
|
| 36 | 181.03.10.603 | Вал |
Загрузка ...
|
|
| 37 | [Шпонка 14x9x80] | Шпонка 14x9x80 |
Загрузка ...
|
|
| 38 | РСМ-12.19.00.623 | Фланец |
Загрузка ...
|
|
| 39 | 181.03.00.170 | Опора |
Загрузка ...
|
|
| 40 | [Гайка М10-6H.6.019] | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 41 | 181.03.00.560 | Фланец |
Загрузка ...
|
|
| 42 | 181.03.00.101 | Шкив |
Загрузка ...
|
|
| 43 | [Болт М10-6gx30.88.35.019] | Болт М10-6gx30.88.35.019 |
Загрузка ...
|
|
| 44 | 181.03.00.550 | Шкив |
Загрузка ...
|
|
| 45 | 44Б-80243 | Трубка |
Загрузка ...
|
|
| 46 | [Болт М10-6gx25.88.35.019] | Болт М10-6gx25.88.35.019 |
Загрузка ...
|
|
| 47 | [Гайка М10-6H.6.019] | Гайка М10-6H.6.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
