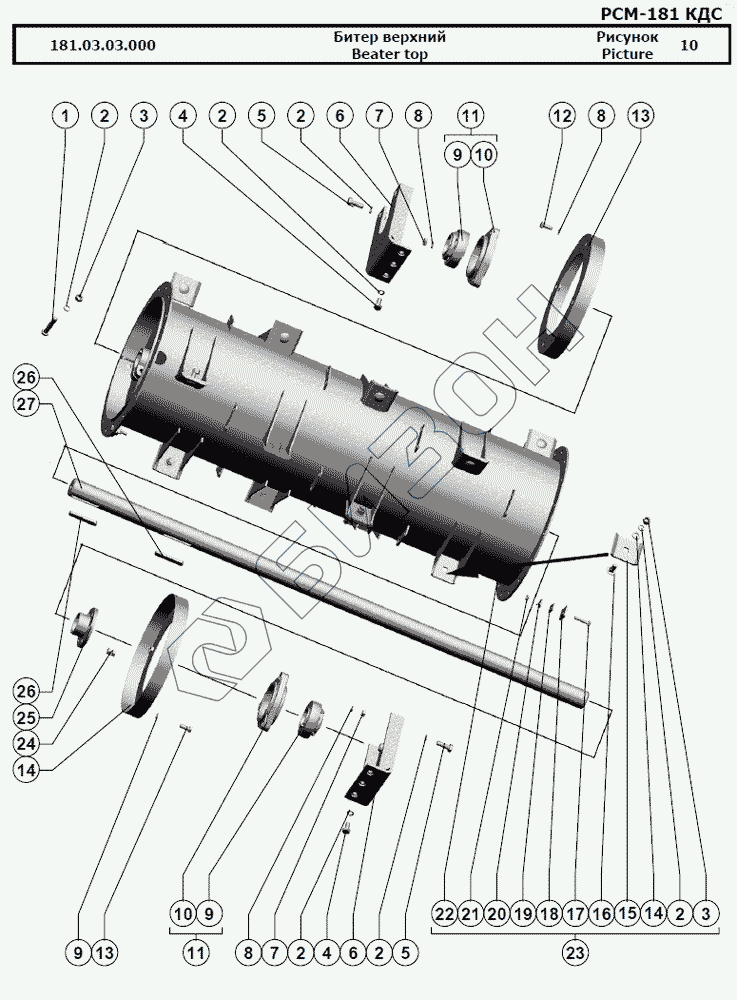

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Битер верхний
181.03.03.000
1
2
2
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
8
9
9
9
10
10
11
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.03.03.000 | 181.03.03.000 | Битер верхний |
Загрузка ...
|
|
| 1 | [Болт М12-6gx75.88.35.019] | Болт М12-6gx75.88.35.019 |
Загрузка ...
|
|
| 2 | [Шайба 12Т 65Г 019] | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 3 | [Гайка М12-6H.6.019] | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 4 | [Болт М12-6gx25.88.35.019] | Болт М12-6gx25.88.35.019 |
Загрузка ...
|
|
| 5 | [Болт М12-6gx35.88.35.019] | Болт М12-6gx35.88.35.019 |
Загрузка ...
|
|
| 6 | 181.03.10.600 | Упор |
Загрузка ...
|
|
| 7 | [Гайка М10-6H.6.019] | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 8 | [Шайба 10Т 65Г 019] | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 9 | [Подшипник 680210 А2К7С27] | Подшипник 680210 А2К7С27 |
Загрузка ...
|
|
| 10 | Н.027.108А | Корпус подшипника |
Загрузка ...
|
|
| 11 | Н.027.01.080 | Опора подшипника |
Загрузка ...
|
|
| 12 | [Болт М10-6gx25.88.35.019] | Болт М10-6gx25.88.35.019 |
Загрузка ...
|
|
| 13 | 181.03.00.060 | Кожух |
Загрузка ...
|
|
| 14 | [Шайба С.12х2.01.019] | Шайба С.12х2.01.019 |
Загрузка ...
|
|
| 15 | 181.03.03.406 | Накладка |
Загрузка ...
|
|
| 16 | [Болт М12х30.46.019] | Болт М12х30.46.019 |
Загрузка ...
|
|
| 17 | [Болт М8-6gx25.88.35] | Болт М8-6gx25.88.35 |
Загрузка ...
|
|
| 18 | 181.03.02.501 | Груз балансировочный |
Загрузка ...
|
|
| 19 | 181.03.02.501-01 | Груз балансировочный |
Загрузка ...
|
|
| 20 | 181.03.02.501-02 | Груз балансировочный |
Загрузка ...
|
|
| 21 | [Гайка М8-6H.6] | Гайка М8-6H.6 |
Загрузка ...
|
|
| 22 | 181.03.03.010 | Битер |
Загрузка ...
|
|
| 23 | 181.03.03.000 | Битер верхний |
Загрузка ...
|
|
| 24 | [Гайка М10-6H.6.019] | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 25 | РСМ-12.19.00.623 | Фланец |
Загрузка ...
|
|
| 26 | [Шпонка 14x9x80] | Шпонка 14x9x80 |
Загрузка ...
|
|
| 27 | 181.03.00.601 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
