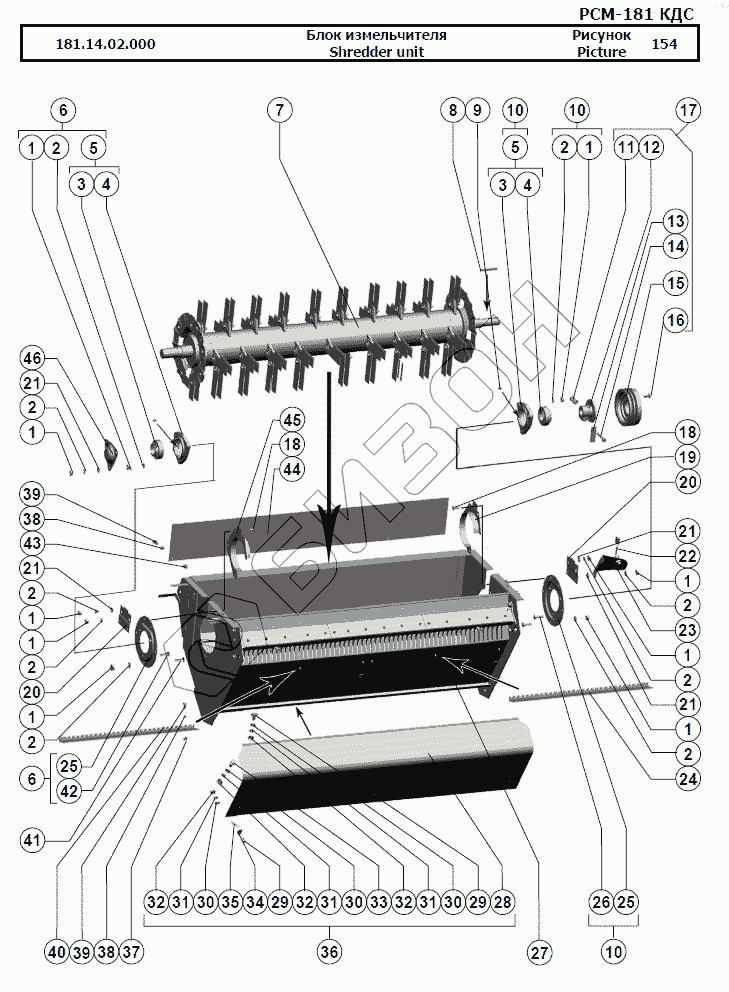

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Блок измельчителя
181.14.02.000
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
4
4
5
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
18
19
20
20
21
21
21
21
22
23
24
25
25
26
27
28
29
29
30
30
30
31
31
31
32
32
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.14.02.000 | 181.14.02.000 | Блок измельчителя |
Загрузка ...
|
|
| 1 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 680210А2HK7C27 TУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 4 | H.027.108A-02 | Корпус подшипника ОСТ 23.2.439-92 |
Загрузка ...
|
|
| 5 | Н.027.01.080-02 | Опора |
Загрузка ...
|
|
| 6 | 181.14.02.070-01 | Опора |
Загрузка ...
|
|
| 7 | 181.14.02.020 | Барабан |
Загрузка ...
|
|
| 8 | [Шпонка 12x8x90 ГОСТ 23360-78] | Шпонка 12x8x90 ГОСТ 23360-78 |
Загрузка ...
|
|
| 9 | [Маслёнка 1.2.Ц6.хр ГОСТ 19853-74] | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 10 | 181.14.02.070 | Опора |
Загрузка ...
|
|
| 11 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | РСМ-10Б.14.62.200 | Ступица |
Загрузка ...
|
|
| 13 | РСМ-10Б.14.62.402А | Флажок |
Загрузка ...
|
|
| 14 | [Болт М12-6gx80.88.35.019 ГОСТ 7798-70] | Болт М12-6gx80.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | 145.14.02.101 | Шкив |
Загрузка ...
|
|
| 16 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | 145.14.02.040 | Шкив |
Загрузка ...
|
|
| 18 | [Болт М10х30.46.019 ГОСТ 7802-81] | Болт М10х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 19 | 181.14.02.080 | Отсекатель |
Загрузка ...
|
|
| 20 | 181.14.02.423 | Накладка |
Загрузка ...
|
|
| 21 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | ПрП-1М 17МО.082.021 ТУ, комплектация I | Преобразователь первичный |
Загрузка ...
|
|
| 23 | 181.28.11.407 | Опора |
Загрузка ...
|
|
| 24 | 181.14.02.424-01 | Противорез |
Загрузка ...
|
|
| 25 | 181.14.02.422 | Фланец |
Загрузка ...
|
|
| 26 | [Болт М10х40.46.019 ГОСТ 7802-81] | Болт М10х40.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 27 | 181.14.02.010 | Корпус |
Загрузка ...
|
|
| 28 | 181.14.02.004 | Фартук |
Загрузка ...
|
|
| 29 | [Болт М6-6gx16.48.019 ГОСТ 7798-70] | Болт М6-6gx16.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | [Шайба С.6.01.019 ГОСТ 11371-78] | Шайба С.6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 31 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 33 | 181.14.02.603 | Клипса |
Загрузка ...
|
|
| 34 | 181.14.02.442 | Зацеп |
Загрузка ...
|
|
| 35 | РСМ-10.04.18.604 | Пружина |
Загрузка ...
|
|
| 36 | 181.14.02.190 | Фартук |
Загрузка ...
|
|
| 37 | ISO 7042-М8-5 | Гайка шестигранная |
Загрузка ...
|
|
| 38 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 39 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 40 | 181.14.02.424-01 | Противорез |
Загрузка ...
|
|
| 41 | [Болт М10х25.46 ГОСТ 7802-81] | Болт М10х25.46 ГОСТ 7802-81 |
Загрузка ...
|
|
| 42 | [Болт М10х55.46.019 ГОСТ 7802-81] | Болт М10х55.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 43 | Rivkle 2330 108 0055 | Гайка заклепочная |
Загрузка ...
|
|
| 44 | 181.14.02.005 | Уплотнение |
Загрузка ...
|
|
| 45 | 181.14.02.080-01 | Отсекатель |
Загрузка ...
|
|
| 46 | РСМ-091.14.02.424 | Колпак |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
