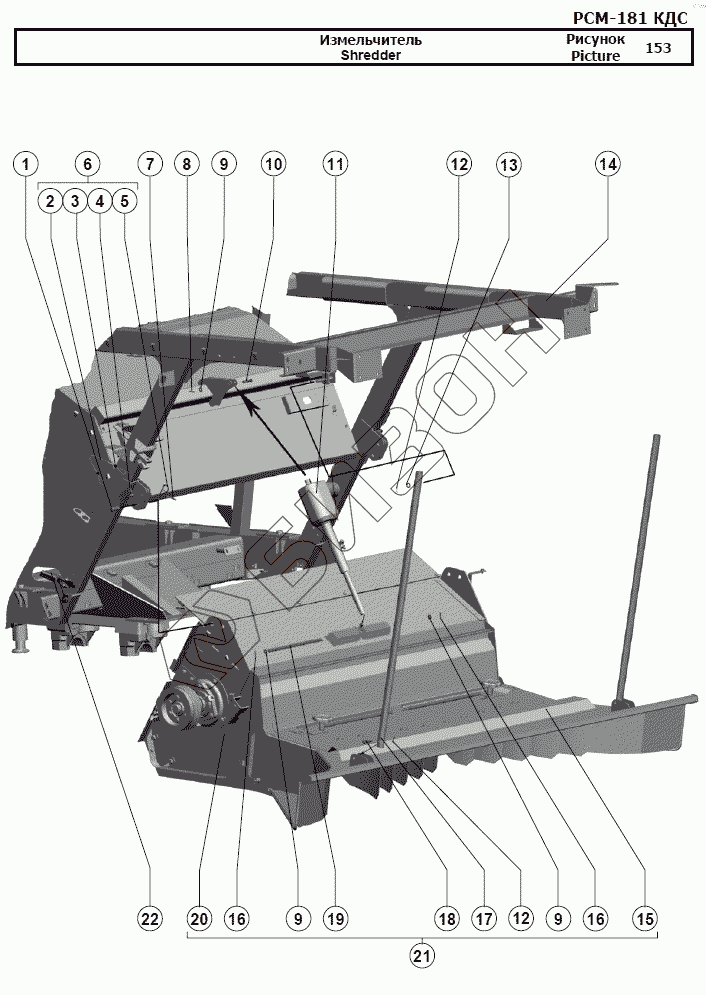

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Измельчитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 [Ось 6-20 b12x40.35.Ц9.хр ГОСТ 9650-80] Ось 6-20 b12x40.35.Ц9.хр ГОСТ 9650-80
Загрузка ...
2 РСМ-10Б.01.01.014А-05 Поводок
Загрузка ...
3 РСМ-10.01.01.809А Трубка
Загрузка ...
4 081.27.00.940 Фиксатор
Загрузка ...
5 44-60252 Шплинт
Загрузка ...
6 081.27.00.930 Фиксатор
Загрузка ...
7 [Шплинт 5x40.019 ГОСТ 397-79] Шплинт 5x40.019 ГОСТ 397-79
Загрузка ...
8 [Шплинт 3,2x25.019 ГОСТ 397-79] Шплинт 3,2x25.019 ГОСТ 397-79
Загрузка ...
9 [Шайба С.10.01.019 ГОСТ 11371-78] Шайба С.10.01.019 ГОСТ 11371-78
Загрузка ...
10 [Ось 6-10 b12x50.35.Ц9.хр ГОСТ 9650-80] Ось 6-10 b12x50.35.Ц9.хр ГОСТ 9650-80
Загрузка ...
11 [Силовой привод 363B42+00210B23] Силовой привод 363B42+00210B23
Загрузка ...
12 [Шплинт 3,2x20.019 ГОСТ 397-79] Шплинт 3,2x20.019 ГОСТ 397-79
Загрузка ...
13 [Шайба С.12.01.019 ГОСТ 11371-78] Шайба С.12.01.019 ГОСТ 11371-78
Загрузка ...
14 181.21.02.000 Каркас очистки
Загрузка ...
15 181.14.01.000 Разбрасыватель
Загрузка ...
16 [Шплинт 3,2x20.019 ГОСТ 397-79] Шплинт 3,2x20.019 ГОСТ 397-79
Загрузка ...
17 181.14.00.803 Труба
Загрузка ...
18 [Ось 6-12 b12x50.35.Ц9.хр ГОСТ 9650-80] Ось 6-12 b12x50.35.Ц9.хр ГОСТ 9650-80
Загрузка ...
19 181.14.00.602 Ось
Загрузка ...
20 181.14.02.000 Блок измельчителя
Загрузка ...
21 181.14.00.000 Измельчитель
Загрузка ...
22 181.14.00.420 Замок
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
