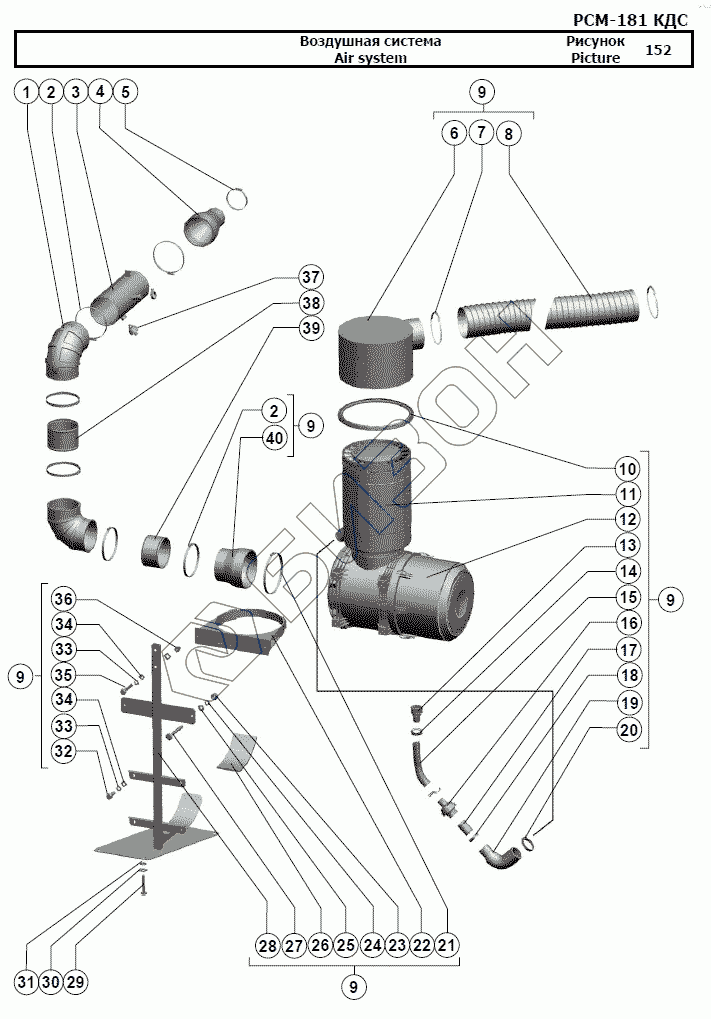

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Воздушная система
1
2
2
3
4
5
6
7
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Шланг угловой 53205-1109375] | Шланг угловой 53205-1109375 |
Загрузка ...
|
|
| 2 | [Хомут TORRO S150-170/12-C7W1] | Хомут TORRO S150-170/12-C7W1 |
Загрузка ...
|
|
| 3 | 181.05.00.910 | Переходник |
Загрузка ...
|
|
| 4 | [Патрубок 270 003 258] | Патрубок 270 003 258 |
Загрузка ...
|
|
| 5 | [Хомут TORRO S90-110/12-C7W1] | Хомут TORRO S90-110/12-C7W1 |
Загрузка ...
|
|
| 6 | 181.05.02.650 | Воздухозаборник |
Загрузка ...
|
|
| 7 | 216 NORRES D150 | Хомут для уплотнительного соединения |
Загрузка ...
|
|
| 8 | 181.05.00.053 | Шланг |
Загрузка ...
|
|
| 9 | 181.05.00.310 | Воздушная система |
Загрузка ...
|
|
| 10 | 181.05.02.011 | Уплотнитель |
Загрузка ...
|
|
| 11 | Dual Spin 48 037 75 910 | Предочиститель |
Загрузка ...
|
|
| 12 | NLG Pico 44 930 85 960 | Фильтр комбинированный |
Загрузка ...
|
|
| 13 | [Адаптер эжектора 39 000 25 751] | Адаптер эжектора 39 000 25 751 |
Загрузка ...
|
|
| 14 | 216 NORRES D32 | Хомут для уплотнительного соединения |
Загрузка ...
|
|
| 15 | 181.05.00.055 | Шланг |
Загрузка ...
|
|
| 16 | 39 000 25 919 | Адаптер обратного удара |
Загрузка ...
|
|
| 17 | 181.05.02.813 | Труба |
Загрузка ...
|
|
| 18 | TORRO S40-60/12-C7W1 | Хомут |
Загрузка ...
|
|
| 19 | [Патрубок 270 003 260] | Патрубок 270 003 260 |
Загрузка ...
|
|
| 20 | TORRO S50-70/12-C7W1 | Хомут |
Загрузка ...
|
|
| 21 | TORRO 190-210/12-C7W2 | Червячный зажим |
Загрузка ...
|
|
| 22 | [Держатель 39 700 40 999] | Держатель 39 700 40 999 |
Загрузка ...
|
|
| 23 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | 181.05.02.005 | Прокладка |
Загрузка ...
|
|
| 27 | [Болт М8-6gx60.88.35.019 ГОСТ 7798-70] | Болт М8-6gx60.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 28 | 181.05.02.890 | Стойка |
Загрузка ...
|
|
| 29 | [Болт М10-6gx55.88.35.019 ГОСТ 7798-70] | Болт М10-6gx55.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 31 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | [Болт М10-6gx30.88.35.019 ГОСТ 7798-70] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 33 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 35 | [Болт М10-6gx55.88.35.019 ГОСТ 7798-70] | Болт М10-6gx55.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 36 | Rivkle 2330 110 0035 | Гайка заклепочная |
Загрузка ...
|
|
| 37 | 132.3839600. | Датчик сигнализатора засорённости воздушного фильтра |
Загрузка ...
|
|
| 38 | 181.05.02.808-02 | Труба |
Загрузка ...
|
|
| 39 | 181.05.02.808-03 | Труба |
Загрузка ...
|
|
| 40 | [Патрубок 270 003 259] | Патрубок 270 003 259 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
