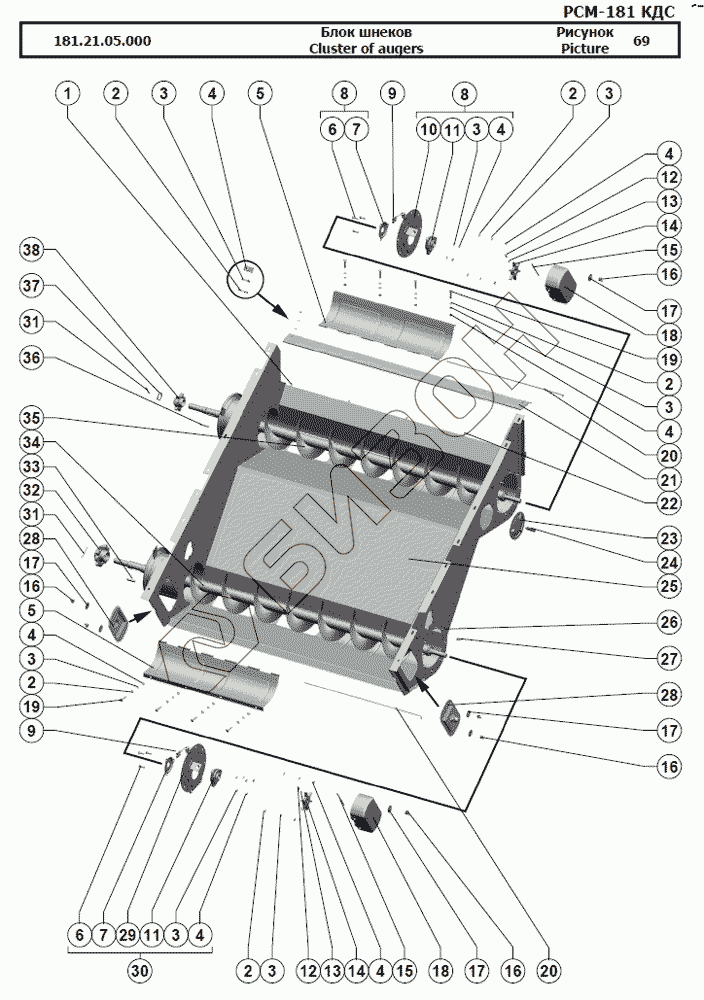

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Блок шнеков
181.21.05.000
1
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
16
16
17
17
17
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.21.05.000 | 181.21.05.000 | Блок шнеков |
Загрузка ...
|
|
| 1 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | 145.11.05.110 | Дно откидное |
Загрузка ...
|
|
| 6 | [Болт М8х30.46.019 ГОСТ 7802-81] | Болт М8х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 7 | А54-43758 | Крышка |
Загрузка ...
|
|
| 8 | РСМ-10.01.05.020 | Фланец в сборе |
Загрузка ...
|
|
| 9 | ПрП-1М 17МО.082.021 ТУ | Преобразователь первичный, комплектация I |
Загрузка ...
|
|
| 10 | РСМ-10.01.05.040 | Фланец |
Загрузка ...
|
|
| 11 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 12 | [Винт М6х25.22Н ТУ 23.4617472.07-91] | Винт М6х25.22Н ТУ 23.4617472.07-91 |
Загрузка ...
|
|
| 13 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | РСМ-10.10.30.012А | Звездочка или РСМ-10.10.30.032 (экспорт) |
Загрузка ...
|
|
| 15 | РСМ-10.01.05.601 | Ось |
Загрузка ...
|
|
| 16 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 17 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 18 | РСМ-10.01.05.130 | Кожух |
Загрузка ...
|
|
| 19 | [Болт М8х45.46.019 ГОСТ 7802-81] | Болт М8х45.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 20 | РСМ-10.01.05.602 | Ось |
Загрузка ...
|
|
| 21 | 181.21.05.120 | Уплотнение |
Загрузка ...
|
|
| 22 | [Болт М8-6gx16.88.35.019 ГОСТ 7798-70] | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | РСМ-10.01.05.001 | Крышка |
Загрузка ...
|
|
| 24 | 54-00674А | Поводок |
Загрузка ...
|
|
| 25 | 181.21.05.010 | Корпус |
Загрузка ...
|
|
| 26 | [Болт М8х20.46.019 ГОСТ 7802-81] | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 27 | [Болт М6х20.46.019 ГОСТ 7802-81] | Болт М6х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 28 | 181.21.05.110 | Крышка |
Загрузка ...
|
|
| 29 | 181.21.05.040 | Фланец |
Загрузка ...
|
|
| 30 | 181.21.05.020 | Фланец |
Загрузка ...
|
|
| 31 | [Шплинт 5x50.019 ГОСТ 397-79] | Шплинт 5x50.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 32 | 181.50.05.201-01 | Звездочка |
Загрузка ...
|
|
| 33 | [Шпонка 12x8x50 ГОСТ 23360-78] | Шпонка 12x8x50 ГОСТ 23360-78 |
Загрузка ...
|
|
| 34 | 181.21.05.090 | Шнек зерновой |
Загрузка ...
|
|
| 35 | 181.21.05.100 | Шнек колосовой |
Загрузка ...
|
|
| 36 | [Шпонка 8x7x56 ГОСТ 23360-78] | Шпонка 8x7x56 ГОСТ 23360-78 |
Загрузка ...
|
|
| 37 | 181.21.05.809 | Шайба |
Загрузка ...
|
|
| 38 | РСМ-10.01.05.201А | Звездочка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
