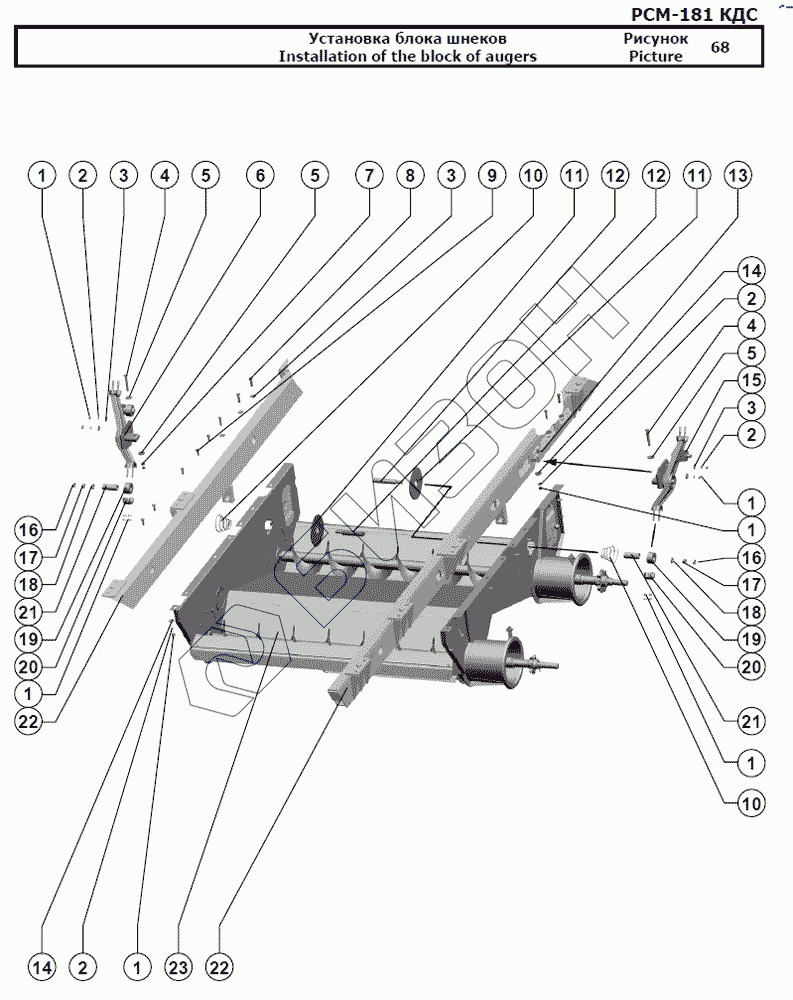

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Установка блока шнеков
1
1
1
1
1
1
2
2
2
2
3
3
3
4
4
5
5
5
6
7
8
9
10
10
11
11
12
12
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | [Шайба C 10х3.01.019 ГОСТ 6958-78] | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 4 | [Болт М12-6gx90.88.35.019 ГОСТ 7798-70] | Болт М12-6gx90.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 5 | [Шайба C 12х5.01.019 ГОСТ 6958-78] | Шайба C 12х5.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 6 | 181.21.00.070 | Рычаг |
Загрузка ...
|
|
| 7 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | [Болт М10-6gx45.88.35.019 ГОСТ 7798-70] | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | [Болт М10-6gx30.88.35.019 ГОСТ 7798-70] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 10 | 181.21.06.667 | Пружина коническая |
Загрузка ...
|
|
| 11 | 181.21.00.600 | Уплотнение |
Загрузка ...
|
|
| 12 | РСМ-10.01.01.611 | Ось |
Загрузка ...
|
|
| 13 | [Болт М10х35.46.019 ГОСТ 7802-81] | Болт М10х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 14 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 15 | 181.21.00.070-01 | Рычаг |
Загрузка ...
|
|
| 16 | [Гайка М16-6H.04.019 ГОСТ 5916-70] | Гайка М16-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 17 | [Гайка М16-6H.6.019 ГОСТ 5915-70] | Гайка М16-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | [Шайба С.16х5.01.019 ГОСТ 11371-78] | Шайба С.16х5.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 20 | 54-30127 | Крышка |
Загрузка ...
|
|
| 21 | РСМ-10.01.01.804 | Труба |
Загрузка ...
|
|
| 22 | 181.21.02.000 | Каркас очистки |
Загрузка ...
|
|
| 23 | 181.21.05.000 | Блок шнеков |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
