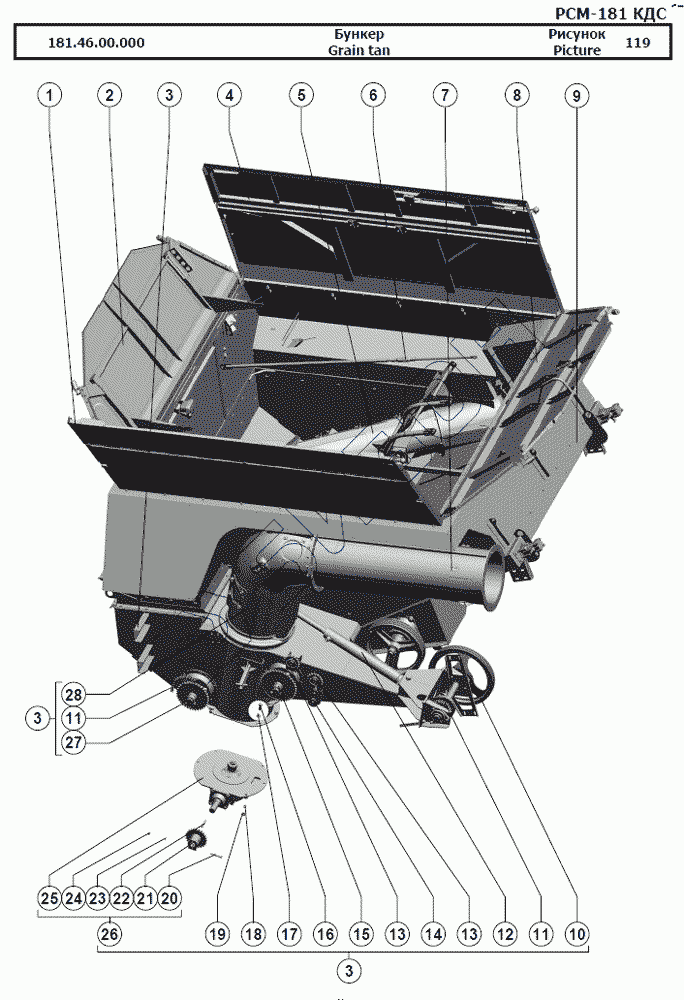

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Бункер
181.46.00.000
1
2
3
3
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.46.00.000 | 181.46.00.000 | Бункер |
Загрузка ...
|
|
| 1 | 181.46.08.010 | Крыша |
Загрузка ...
|
|
| 2 | 181.46.08.030 | Секция |
Загрузка ...
|
|
| 3 | 181.46.01.000 | Основание |
Загрузка ...
|
|
| 4 | 181.46.08.020 | Крыша |
Загрузка ...
|
|
| 5 | 181.47.02.000 | Шнек загрузочный |
Загрузка ...
|
|
| 6 | 181.46.08.200 | Тяга |
Загрузка ...
|
|
| 7 | 145.48.01.080 | Шнек |
Загрузка ...
|
|
| 8 | 181.46.08.040 | Секция |
Загрузка ...
|
|
| 9 | 181.46.03.000 | Строение верхнее |
Загрузка ...
|
|
| 10 | 181.28.07.000 | Контрпривод выгрузного устройства |
Загрузка ...
|
|
| 11 | 181.46.00.500 | Цепь |
Загрузка ...
|
|
| 12 | 101.09.89.050 | Гидроцилиндр |
Загрузка ...
|
|
| 13 | 142.46.00.450 | Звездочка натяжная |
Загрузка ...
|
|
| 14 | 181.46.01.200 | Опора |
Загрузка ...
|
|
| 15 | 181.46.07.000 | Шнек бункера |
Загрузка ...
|
|
| 16 | [Болт М14-6gx40.88.35.019 ГОСТ 7798-70] | Болт М14-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | [Шайба С.14х5.01.019 ГОСТ 11371-78] | Шайба С.14х5.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | [Шайба 14Т 65Г 019 ГОСТ 6402-70] | Шайба 14Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | [Гайка М14-6H.6.019 ГОСТ 5915-70] | Гайка М14-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | [Болт М12-6gx70.88.35.019 ГОСТ 7798-70] | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 21 | 181.48.01.210 | Звездочка |
Загрузка ...
|
|
| 22 | [Шпонка 12x8x80 ГОСТ 23360-78] | Шпонка 12x8x80 ГОСТ 23360-78 |
Загрузка ...
|
|
| 23 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | 142.48.01.210 | Редуктор |
Загрузка ...
|
|
| 26 | 181.48.01.100 | Редуктор |
Загрузка ...
|
|
| 27 | 181.46.06.000 | Шнек бункера |
Загрузка ...
|
|
| 28 | 145.48.04.000 | Колено |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
