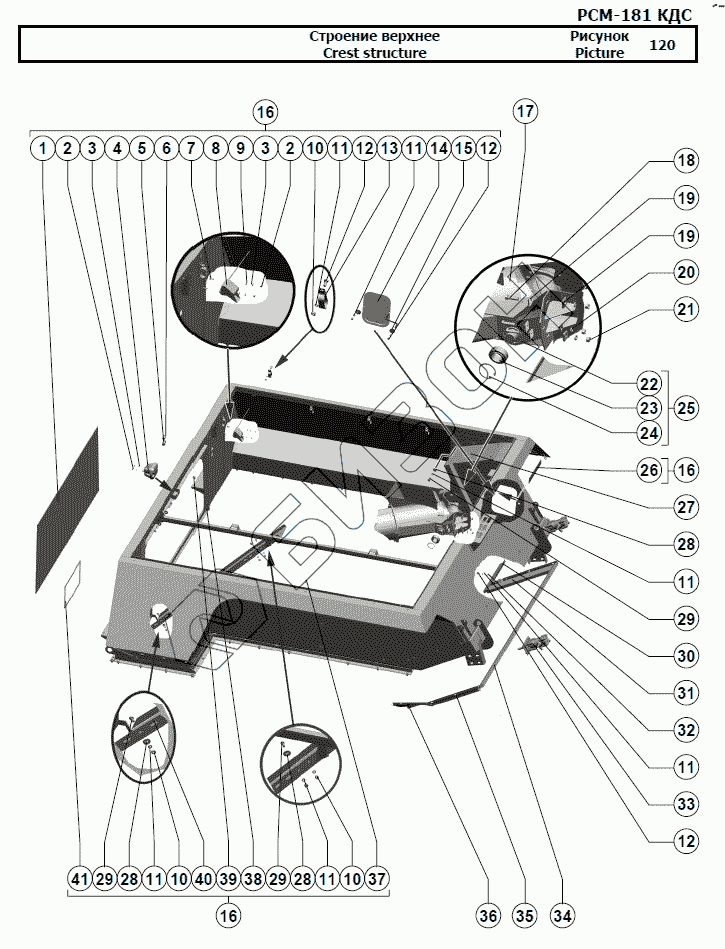

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Строение верхнее
1
2
2
3
3
4
5
6
7
8
9
10
10
10
11
11
11
11
11
11
12
12
12
13
14
15
16
16
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
28
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.06.01.003 | Стекло |
Загрузка ...
|
|
| 2 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | [Фонарь заднего хода ФП 135-Г ] | Фонарь заднего хода ФП 135-Г |
Загрузка ...
|
|
| 5 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 6 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 7 | [Болт М6х16.46.019 ГОСТ 7802-81] | Болт М6х16.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 8 | [Датчик ДЗБ-01 ЦНСК.421259.001 ТУ] | Датчик ДЗБ-01 ЦНСК.421259.001 ТУ |
Загрузка ...
|
|
| 9 | [Шайба С.6х1,4.01.019 ГОСТ 11371-78] | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | [Болт М8-6gx16.88.35.019 ГОСТ 7798-70] | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | РСМ-10.05.11.503 | Хомут |
Загрузка ...
|
|
| 14 | 41099 | Крышка |
Загрузка ...
|
|
| 15 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 16 | 181.46.03.000 | Строение верхнее |
Загрузка ...
|
|
| 17 | 181.47.02.000 | Шнек загрузочный |
Загрузка ...
|
|
| 18 | [Болт М12-6gx40.88.35.019 ГОСТ 7798-70] | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 19 | РСМ-10.01.45.541 | Шайба |
Загрузка ...
|
|
| 20 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | 181.46.03.320 | Опора |
Загрузка ...
|
|
| 23 | ШП40Е | Подшипник ТУ 4649-007-05808824-2001 |
Загрузка ...
|
|
| 24 | [Кольцо B62 ГОСТ13943-86] | Кольцо B62 ГОСТ13943-86 |
Загрузка ...
|
|
| 25 | 181.46.03.310 | Опора |
Загрузка ...
|
|
| 26 | 181.46.03.001 | Уплотнение |
Загрузка ...
|
|
| 27 | 181.46.00.700 | Короб |
Загрузка ...
|
|
| 28 | [Шайба C 8.01.019 ГОСТ 6958-78] | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 29 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | 181.46.00.422 | Профиль |
Загрузка ...
|
|
| 31 | 181.46.00.407 | Профиль |
Загрузка ...
|
|
| 32 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | 101.09.89.010 | Вибратор |
Загрузка ...
|
|
| 34 | 181.46.00.408 | Профиль |
Загрузка ...
|
|
| 35 | 181.46.00.409 | Профиль |
Загрузка ...
|
|
| 36 | 181.46.00.411 | Накладка |
Загрузка ...
|
|
| 37 | Rivkle 2330 106 0030 | Гайка заклепочная |
Загрузка ...
|
|
| 38 | 101.06.01.066 | Прокладка |
Загрузка ...
|
|
| 39 | Rivkle 2330 108 0030 | Гайка заклепочная |
Загрузка ...
|
|
| 40 | 101.01.45.467 | Лоток |
Загрузка ...
|
|
| 41 | РСМ-10.04.24.005А-04 | Уплотнитель |
Загрузка ...
|
|
| 42 | 181.46.03.010 | Строение верхнее |
Загрузка ...
|
|
| 43 | [Болт М10-6gx50.88.35.019 ГОСТ 7798-70] | Болт М10-6gx50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 44 | [Шайба C 10х2.01.019 ГОСТ 6958-78] | Шайба C 10х2.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 45 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 46 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | 181.46.03.510 | Труба |
Загрузка ...
|
|
| 48 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 49 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 50 | 181.46.00.501 | Пластина |
Загрузка ...
|
|
| 51 | [Винт М10х25.22Н ТУ 23.4617472.07-91] | Винт М10х25.22Н ТУ 23.4617472.07-91 |
Загрузка ...
|
|
| 52 | [Шпонка 8x7x56 ГОСТ 23360-78] | Шпонка 8x7x56 ГОСТ 23360-78 |
Загрузка ...
|
|
| 53 | РСМ-10.01.47.260 | Звездочка z-32 t-19,05 мм |
Загрузка ...
|
|
| 54 | [Шайба C 12.01.019 ГОСТ 6958-78] | Шайба C 12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 55 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 56 | [Болт М12-6gx30.88.35.019 ГОСТ 7798-70] | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 57 | РСМ-10.09.09.451 | Планка |
Загрузка ...
|
|
| 58 | 54-00382 | Уплотнитель |
Загрузка ...
|
|
| 59 | ЕДЦГ 100.000-01 | Вибратор |
Загрузка ...
|
|
| 60 | 101.09.81.420 | Штуцер ввертной |
Загрузка ...
|
|
| 61 | GE12LM14х1,5EDOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 62 | [Болт М10-6gx20.88.35.019 ГОСТ 7798-70] | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 63 | SV 6-LC 223-12368-4 | Фитинг для крепления |
Загрузка ...
|
|
| 64 | 142.46.00.607 | Гайка |
Загрузка ...
|
|
| 65 | [Маслёнка 1.2.Ц6.хр ГОСТ 19853-74] | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
