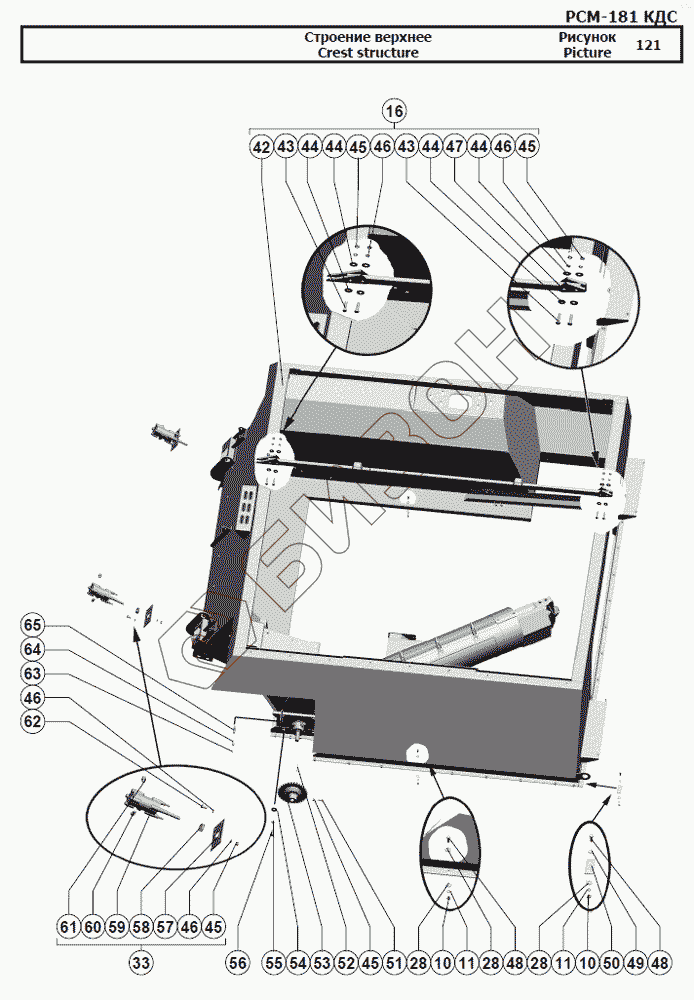

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Строение верхнее
10
10
11
11
16
16
28
28
28
33
42
43
43
44
44
44
44
45
45
45
45
46
46
46
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.06.01.003 | Стекло |
Загрузка ...
|
|
| 2 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | [Фонарь заднего хода ФП 135-Г ] | Фонарь заднего хода ФП 135-Г |
Загрузка ...
|
|
| 5 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 6 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 7 | [Болт М6х16.46.019 ГОСТ 7802-81] | Болт М6х16.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 8 | [Датчик ДЗБ-01 ЦНСК.421259.001 ТУ] | Датчик ДЗБ-01 ЦНСК.421259.001 ТУ |
Загрузка ...
|
|
| 9 | [Шайба С.6х1,4.01.019 ГОСТ 11371-78] | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | [Болт М8-6gx16.88.35.019 ГОСТ 7798-70] | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | РСМ-10.05.11.503 | Хомут |
Загрузка ...
|
|
| 14 | 41099 | Крышка |
Загрузка ...
|
|
| 15 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 16 | 181.46.03.000 | Строение верхнее |
Загрузка ...
|
|
| 17 | 181.47.02.000 | Шнек загрузочный |
Загрузка ...
|
|
| 18 | [Болт М12-6gx40.88.35.019 ГОСТ 7798-70] | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 19 | РСМ-10.01.45.541 | Шайба |
Загрузка ...
|
|
| 20 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | 181.46.03.320 | Опора |
Загрузка ...
|
|
| 23 | ШП40Е | Подшипник ТУ 4649-007-05808824-2001 |
Загрузка ...
|
|
| 24 | [Кольцо B62 ГОСТ13943-86] | Кольцо B62 ГОСТ13943-86 |
Загрузка ...
|
|
| 25 | 181.46.03.310 | Опора |
Загрузка ...
|
|
| 26 | 181.46.03.001 | Уплотнение |
Загрузка ...
|
|
| 27 | 181.46.00.700 | Короб |
Загрузка ...
|
|
| 28 | [Шайба C 8.01.019 ГОСТ 6958-78] | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 29 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | 181.46.00.422 | Профиль |
Загрузка ...
|
|
| 31 | 181.46.00.407 | Профиль |
Загрузка ...
|
|
| 32 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | 101.09.89.010 | Вибратор |
Загрузка ...
|
|
| 34 | 181.46.00.408 | Профиль |
Загрузка ...
|
|
| 35 | 181.46.00.409 | Профиль |
Загрузка ...
|
|
| 36 | 181.46.00.411 | Накладка |
Загрузка ...
|
|
| 37 | Rivkle 2330 106 0030 | Гайка заклепочная |
Загрузка ...
|
|
| 38 | 101.06.01.066 | Прокладка |
Загрузка ...
|
|
| 39 | Rivkle 2330 108 0030 | Гайка заклепочная |
Загрузка ...
|
|
| 40 | 101.01.45.467 | Лоток |
Загрузка ...
|
|
| 41 | РСМ-10.04.24.005А-04 | Уплотнитель |
Загрузка ...
|
|
| 42 | 181.46.03.010 | Строение верхнее |
Загрузка ...
|
|
| 43 | [Болт М10-6gx50.88.35.019 ГОСТ 7798-70] | Болт М10-6gx50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 44 | [Шайба C 10х2.01.019 ГОСТ 6958-78] | Шайба C 10х2.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 45 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 46 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | 181.46.03.510 | Труба |
Загрузка ...
|
|
| 48 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 49 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 50 | 181.46.00.501 | Пластина |
Загрузка ...
|
|
| 51 | [Винт М10х25.22Н ТУ 23.4617472.07-91] | Винт М10х25.22Н ТУ 23.4617472.07-91 |
Загрузка ...
|
|
| 52 | [Шпонка 8x7x56 ГОСТ 23360-78] | Шпонка 8x7x56 ГОСТ 23360-78 |
Загрузка ...
|
|
| 53 | РСМ-10.01.47.260 | Звездочка z-32 t-19,05 мм |
Загрузка ...
|
|
| 54 | [Шайба C 12.01.019 ГОСТ 6958-78] | Шайба C 12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 55 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 56 | [Болт М12-6gx30.88.35.019 ГОСТ 7798-70] | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 57 | РСМ-10.09.09.451 | Планка |
Загрузка ...
|
|
| 58 | 54-00382 | Уплотнитель |
Загрузка ...
|
|
| 59 | ЕДЦГ 100.000-01 | Вибратор |
Загрузка ...
|
|
| 60 | 101.09.81.420 | Штуцер ввертной |
Загрузка ...
|
|
| 61 | GE12LM14х1,5EDOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 62 | [Болт М10-6gx20.88.35.019 ГОСТ 7798-70] | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 63 | SV 6-LC 223-12368-4 | Фитинг для крепления |
Загрузка ...
|
|
| 64 | 142.46.00.607 | Гайка |
Загрузка ...
|
|
| 65 | [Маслёнка 1.2.Ц6.хр ГОСТ 19853-74] | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
