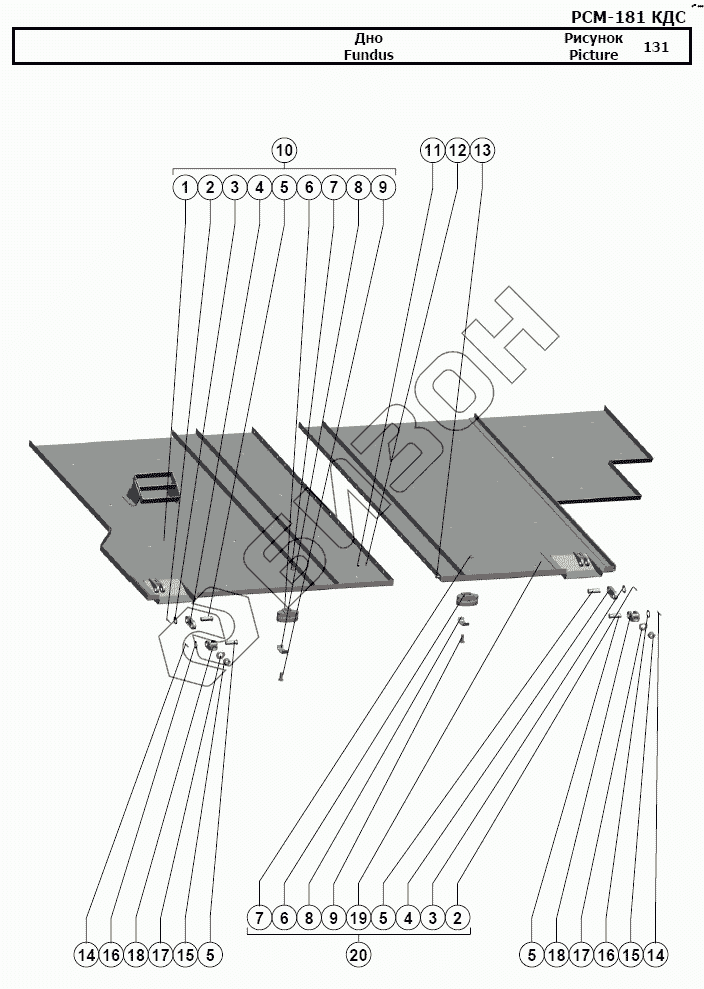

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Дно
1
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.46.04.040 | Дно |
Загрузка ...
|
|
| 2 | [Шплинт 4x25.019 ГОСТ 397-79] | Шплинт 4x25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 3 | [Шайба С.16.01.019 ГОСТ 11371-78] | Шайба С.16.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | 54-30168 | Рычаг |
Загрузка ...
|
|
| 5 | [Ось 6-16 b12x45.35.Ц9.хр ГОСТ 9650-80] | Ось 6-16 b12x45.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 6 | РСМ-10.01.45.007А | Опора |
Загрузка ...
|
|
| 7 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | РСМ-10.01.45.506А | Скоба |
Загрузка ...
|
|
| 9 | [Болт М10х30.46.019 ГОСТ 7802-81] | Болт М10х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 10 | 181.46.04.010 | Вибродно |
Загрузка ...
|
|
| 11 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | [Болт М8-6gx16.88.35.019 ГОСТ 7798-70] | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 14 | [Шплинт 4x28.019 ГОСТ 397-79] | Шплинт 4x28.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 15 | [Гайка М16х1,5-6H.6.019 ГОСТ 5915-70] | Гайка М16х1,5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | [Шайба С.16х1,4.01.019 ГОСТ 11371-78] | Шайба С.16х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 17 | РСМ-10.01.45.445 | Шайба |
Загрузка ...
|
|
| 18 | 54-30066 | Вилка |
Загрузка ...
|
|
| 19 | 181.46.04.030 | Дно |
Загрузка ...
|
|
| 20 | 181.46.04.020 | Дно |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
